会吸霾的医院 | 米兰圣拉斐尔医院新外科和急救中心

返回列表 来源: 发布日期: 2022.10.25
曾被中国媒体喻为“ 会吸霾” 的医院,米兰圣拉斐尔医院新外科和急救中心落成了。
米兰圣拉斐尔医院名列“2021年全球最佳医院”榜第88位,是意大利乃至欧洲公认最负盛名的医疗中心之一。

聚焦人性化医疗,营造安全舒适的就医环境,以可持续的方式打造绿色医院,将成为意大利首家获得 LEED 金奖认证的医院。

01

02


冰山医院

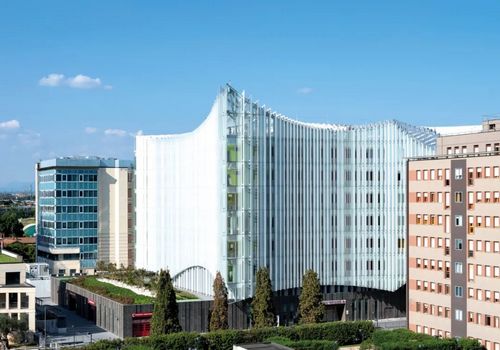

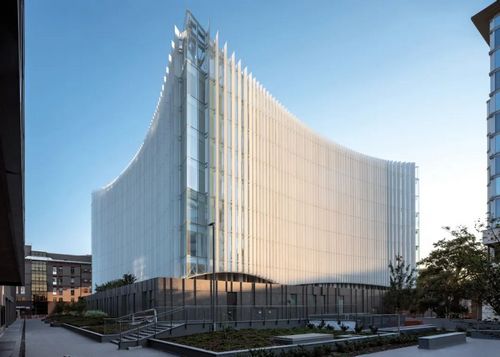

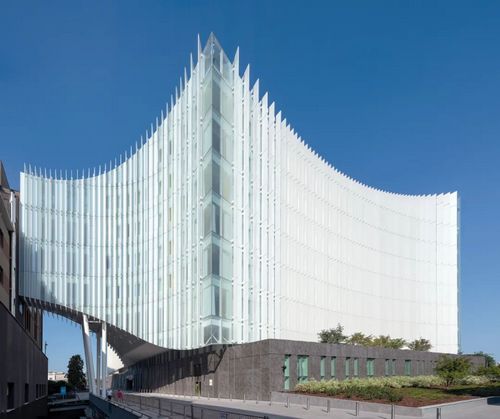

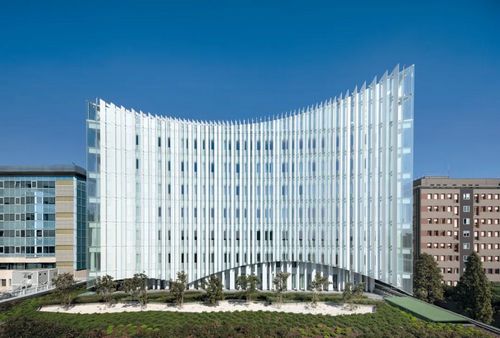

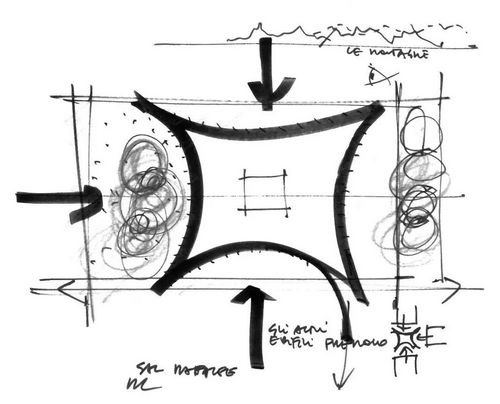

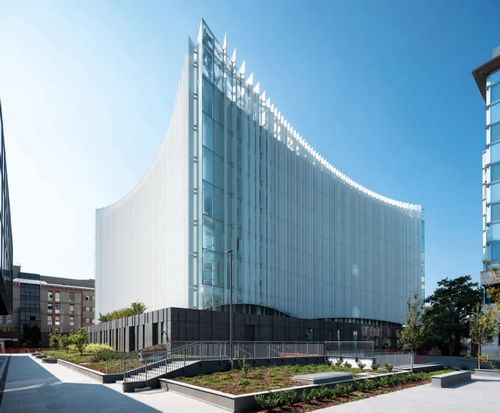

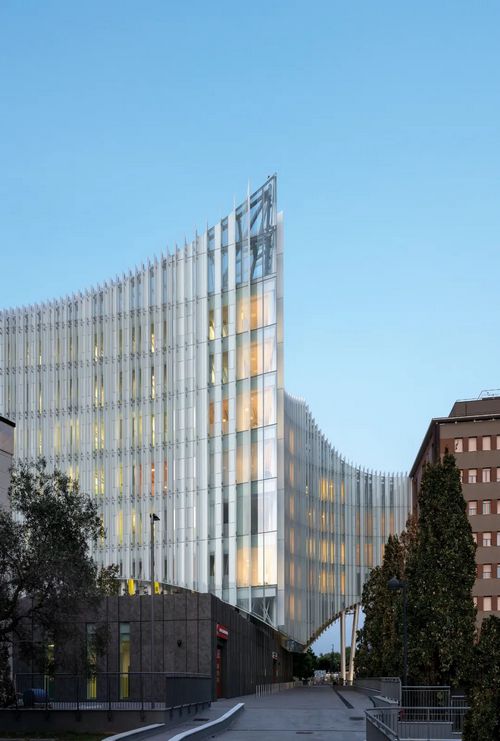

这座10层新建筑,因独特的造型而得名“冰山” ,是米兰重要医疗体系,圣拉斐尔生命健康大学及附属圣拉斐尔医院的一部分。考虑到区域内密集的建筑群多建于19世纪七八十年代,风格迥异。作为既有医院的扩建,以垂直发展代替水平扩张。弧形的立面,对城市边界做出退让,呈现高度开放与通透的姿态,使建筑自然融入周边环境。向上延展的细长百叶,从视觉上消减体量,在高密度的城市环境内揉进轻盈的设计语言,使得塔楼在裙房基座之上形成 “漂浮感”,令人一眼即可识别,成为医疗建筑的新标杆。

03

04

05

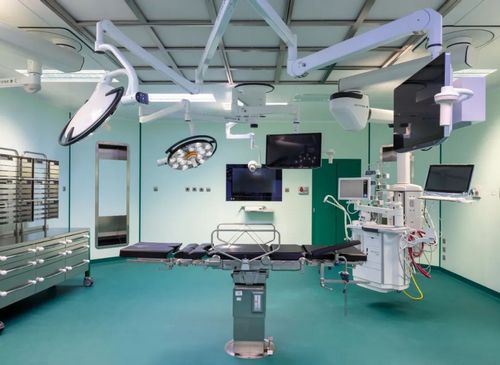

项目由两个在建筑和功能上相辅相成的部分组成:容纳手术室、重症监护室和急诊室等医院基本职能的裙楼;以及容纳病房、医生办公室和门诊部的塔楼。以超越国际前沿水准,满足患者对最先进医疗技术、综合护理和温馨医疗环境日益增长的需求。

06

07

08

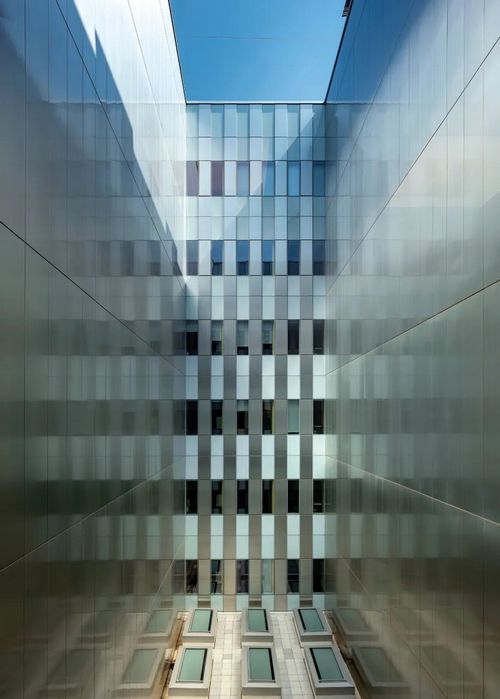

建筑平面简洁,近似矩形,整体以实用为标准,合理布局空间,对流程布置,功能房间设置等方面都进行了详尽的控制:如将放置较重医疗设备的功能房间尽量设于地面一层,有效降低前期建造成本及后期运营人力成本和能耗成本。高效顺畅的动线流程能够极大地提升医院的运营效率,缓解就医压力和矛盾。所有房间均能自然采光通风,大大减少了医院的运营成本。

09

010

011

012

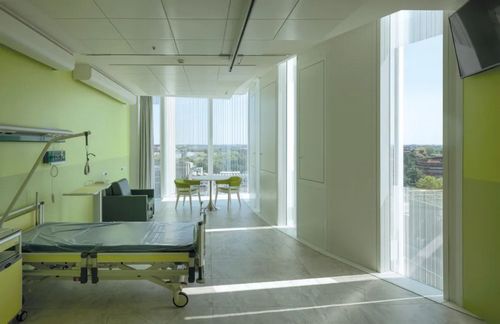

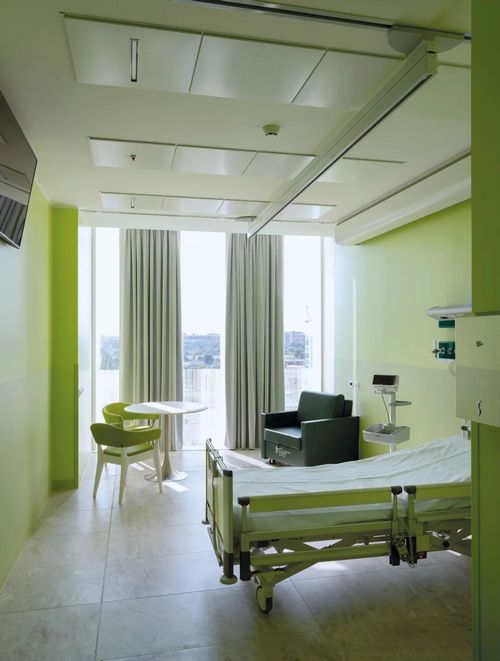

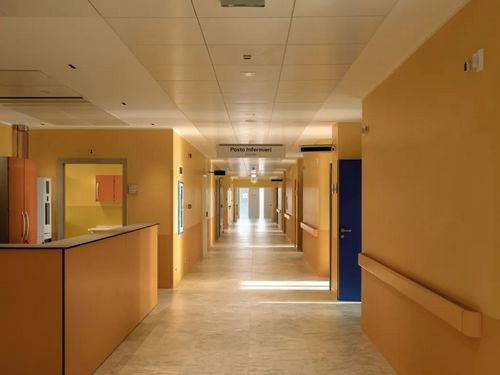

病房和公共区域的设计、空间质量、自然光线、色彩等等,全方位让患者在满足治疗需求之余,仍能获得对自我身份的认同感与真诚的尊重感。这就是我们建筑人文关怀的出发点。”


Mario Cucinella


疗愈空间的人文关怀

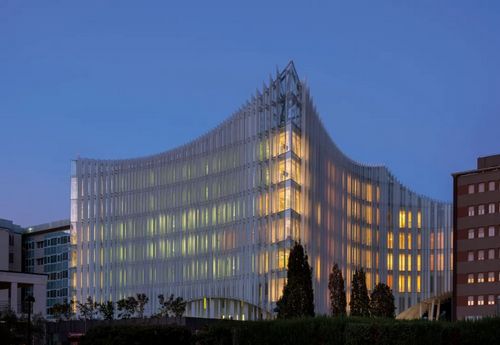

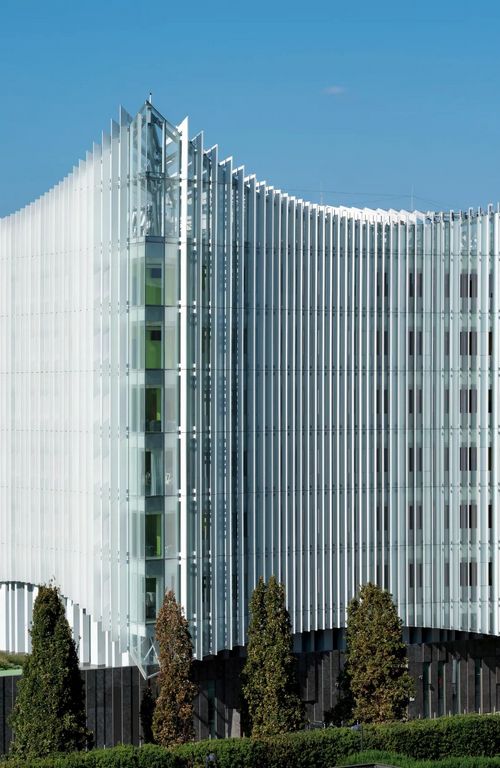

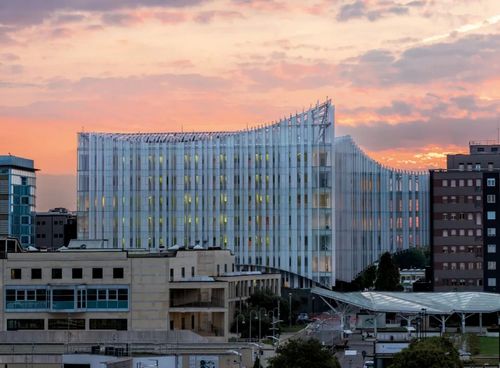

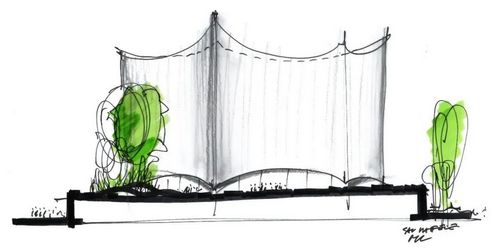

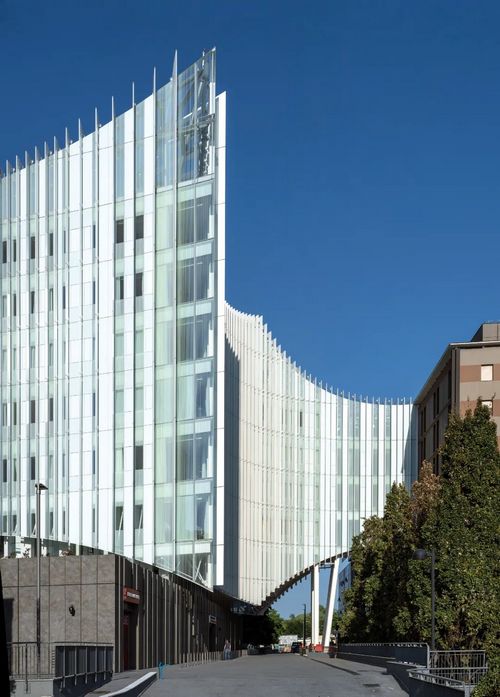

立面上轻微的弧度,使病房的外部视野区别于其他部分,同时改善了立面中央区域的自然光线穿透效果。白色玻璃幕墙空灵的外观引入了一种平静的感觉,与日光追逐,点亮夜空。建筑成为整个院区的中心,融合了功能与美学,被誉为 “疗愈之地”。

013

014

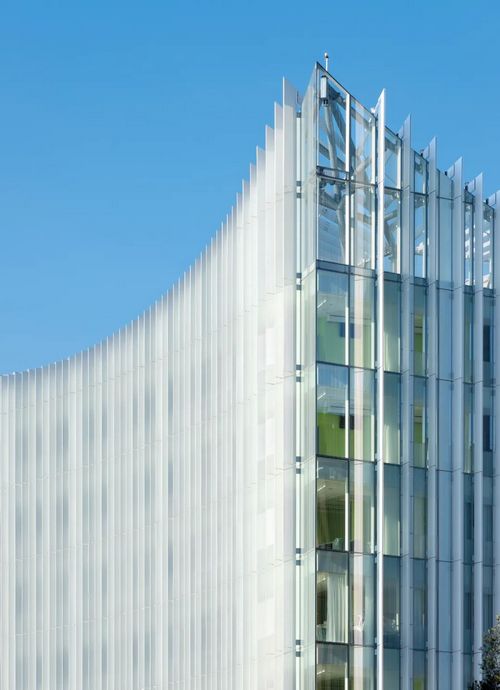

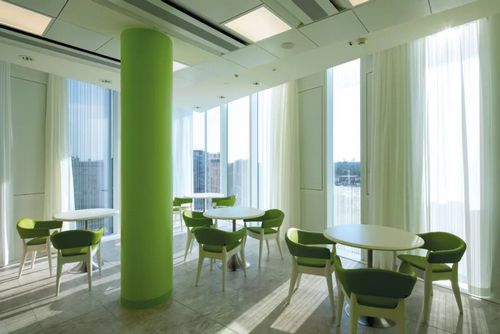

顺应立面结构的特色,在建筑四角设置玻璃公共会客厅,为病患及家属们提供了一个可以非正式会面、休息、祈祷并互相鼓励的空间。在冬季,这些空间作为太阳能温室,减少了室内对供暖的需求。而在夏季,空调及立面遮阳百叶,满足了人们对舒适度和温度控制的需求。光线和绿植等自然元素融入到设计中,营造面向病房和办公室开放的绿色空间,提高医疗环境品质以及使用者的幸福感。

015

016

017

裙楼之上的屋顶花园,则为使用者提供了一处户外休憩之地,打造与自然对话的景观平台。从不断变化的自然环境中,激发使用者的正向情感,消除身心障碍。同时,大面积的绿化可以缓解大气浮尘,净化空气,减少碳排放。

018

019

“像冰山一样的白色“皮肤”,不是噱头,而是一个先进的防雾陶瓷百叶系统,采用能够减少空气污染,反射太阳光线的材料。”

Mario Cucinella


可持续设计策略

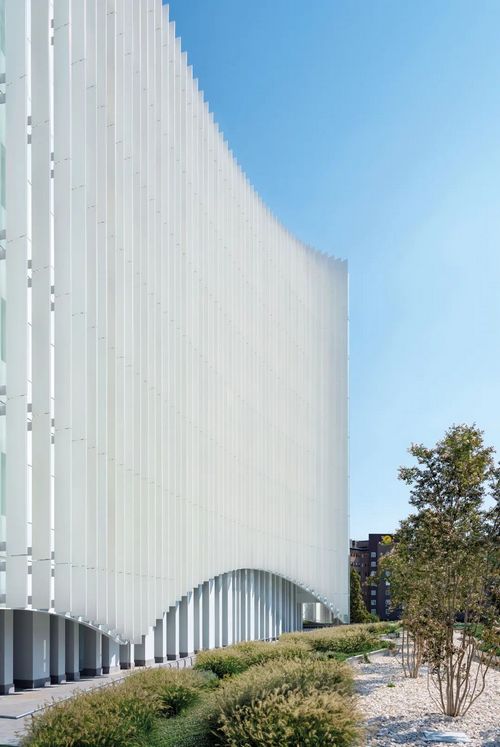

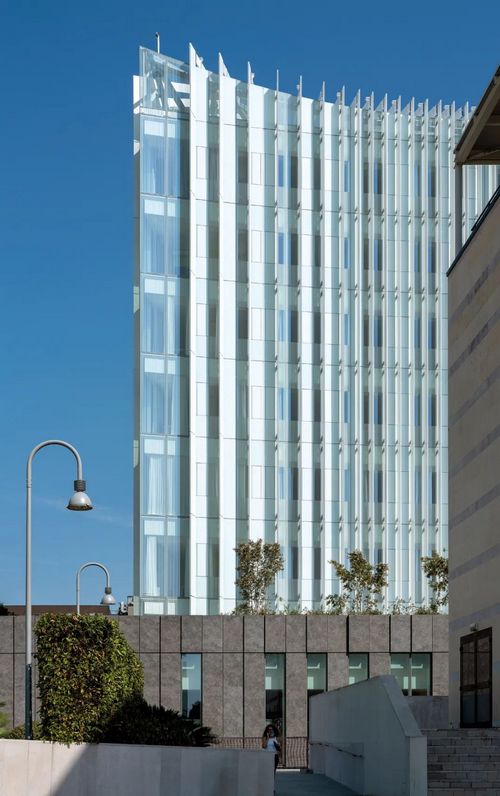

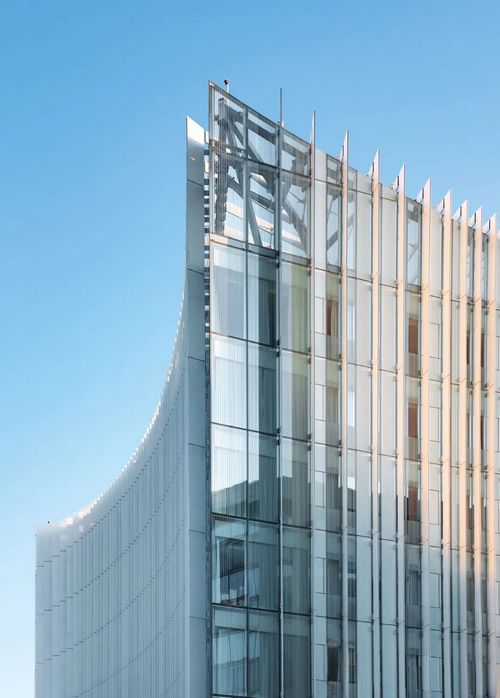

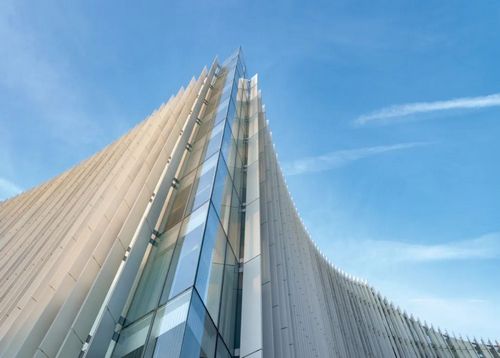

新的外科和急救中心采用全玻璃幕墙,外表皮由双重生物气候功能的通高垂直陶瓷百叶编织而成。百叶的宽度跟随太阳路径发生变化,为室内提供遮阳。百叶在玻璃表面投下阴影,有助于减少太阳辐射造成的热负荷,降低室内空间对空调的能源需求。同时,通过陶瓷表面的反射,更多自然光照进室内。陶瓷百叶采用一种特殊的二氧化钛催化涂层,能捕捉大气中的污染颗粒,这些颗粒被太阳光线惰性化,然后被大气降水冲走。该材料在建筑的周围环境中发挥着积极作用,促进臭氧转化为氧分子,被誉为“会吸霾”的建筑。

020

021

022

秉承绿色建筑的原则,室内材料选择符合健康和卫生最佳标准,不含挥发性有机化合物(VOC)的产品,打造更健康、更安全的环境。室内饰面采用抗菌粗陶板,这种材料兼具极高的机械强度和耐久性,并且可以抑制有害健康的微生物进行繁殖。家具和卫浴设备同样经过精心设计:前者由不含甲醛的生态可持续材料制成,而后者在浴室、病房和诊室的盥洗台上采用抗菌涂层处理。

室内外均采用可再生材料和绿植,改善空气质量,为病患、家属、访客及医务工作者提供舒适和有助治愈的环境。


024

023

该建筑的设计旨在追求与医院空间品质及其人性化要求密切相关的可持续发展理念。MCA将设计美学、医疗功能性、自然共生与绿色技术相结合,营造有感知、有自信、有归属感的温暖疗愈氛围,实现患者“生理”和“心理”的双重治愈。

025

026


项目图纸

027

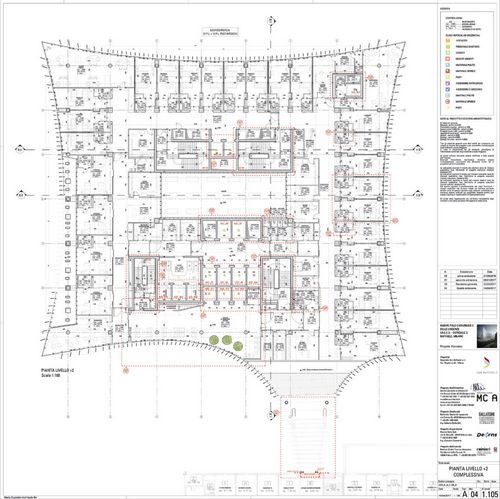

 ▲ 二层平面图

028

▲ 三层平面图


029

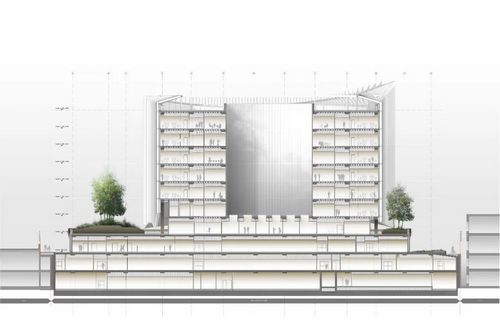

▲ 剖面图

030

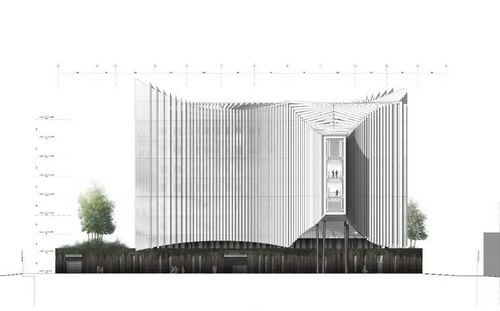

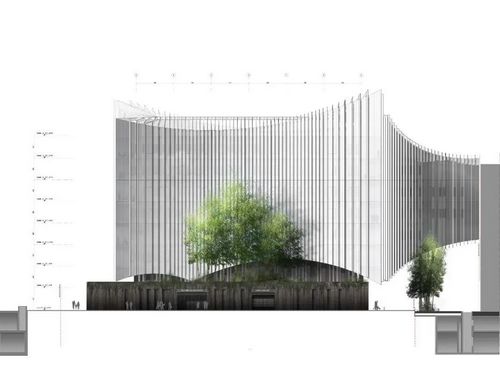

▲ 南立面图

031

▲ 西立面图

032

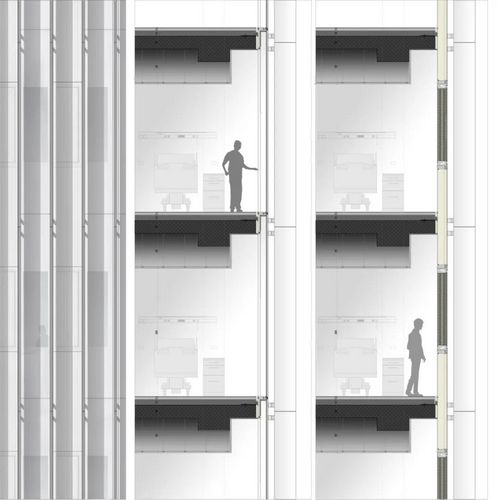

▲ 立面节点

项目信息:
位置:意大利,米兰
时间:2021年
客户:IRCCS Ospedale San Raffaele
团队:Mario Cucinella, Marco Dell’Agli, Giulio Desiderio, Michele Olivieri, Emanuele Dionig, Martina Buccitti, Laura Mancini; Alberto Menozzi, Giuseppe Perrone, Matteo Donini, Lello Fulginiti, Daniele Basso. 生物气候设计: Andrea Rossi. 模型: Yuri Costantini, Ambra Cicognani, Andrea Genovesi  竞赛: Eurind Caka, Stefano Bastia
视觉效果:Engram Studio; Paris Studio
摄影:Duccio Malagamba
项目管理:Alessandro Bartucci; Adriano Moras
卫浴布局:InAr Ingegneria Architettura
结构工程:Ballardini Studio di Ingegnaria
技术设备:Deerns Italia SpA
建设公司:Itinera SpA
安全协调:Giuseppe Omodeo
立面:Aza Aghito Zambonini Srl
