日本房子为什么震不倒?拆开来,看的更清楚!

返回列表 来源: 发布日期: 2019.06.05



地震频发的日本,却被公认为世界抗震强国。在历次强震中,日本虽然损失惨重,但多数坚挺不倒的高层建筑物以顽强的“不死鸟”形象屹立。

抗震标准

在日本,建筑物的抗震标准已经提高为,经得起6至7级地震摇晃而不会倒塌。尤其是商务楼,要求能够8级地震不倒,使用期限超过100年!

01

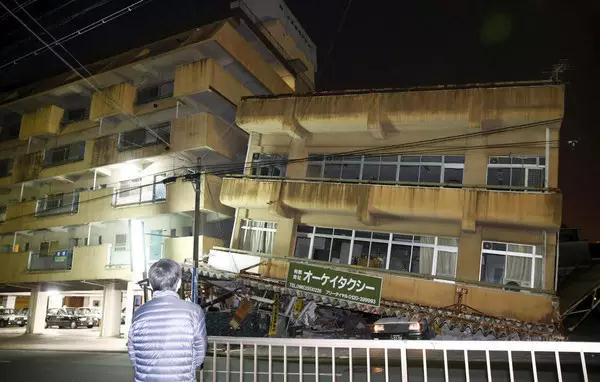

当地震发生后,房屋就算倒塌,通常仍会保留主体框架!

02

采取抗震措施的房屋,不同于普通房子:

03


造房材料讲究
04

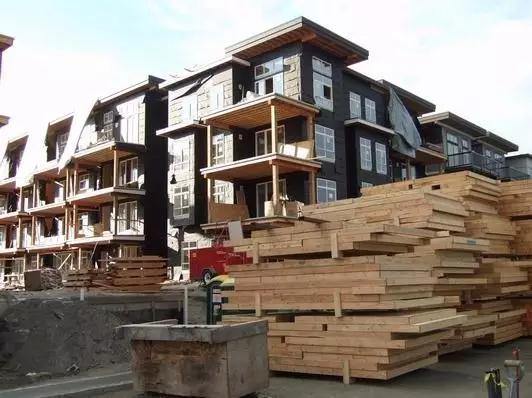

日本建筑在选材上也格外讲究,比如在欧洲、中国经常被当作主要建筑材料的砖瓦,现在在日本建筑上几乎已经找不到踪影。

1923年的关东大地震证明砖结构房屋不抗震。从那以后开始,砖结构建筑在日本几乎不再被使用,取而代之的是辅以轻型墙面材料的钢筋混凝土结构。建筑业专家认为,这种结构的建筑既安全抗震,又节省能源。

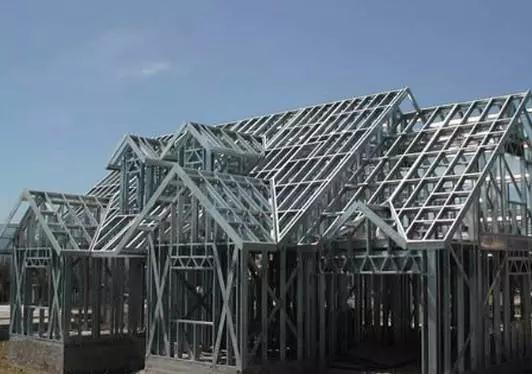

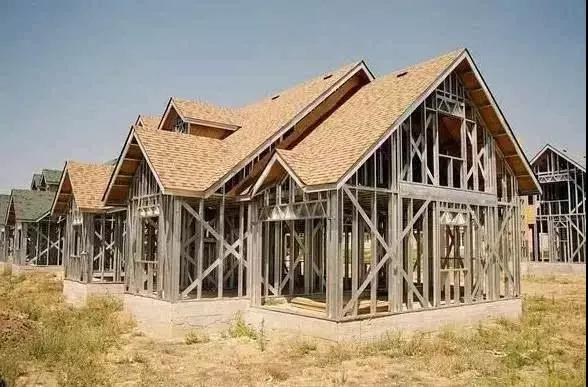

轻钢结构
05

日本建筑多数采取刚性结构,这样摇动大大降低。例如,7级以上的大地震发生时,柔性结构的建筑一般要摇动1米左右,而刚性结构建筑只摇动30厘米。

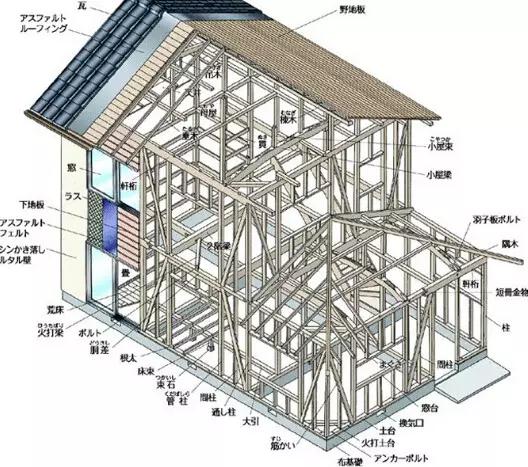

木结构

06

07


为了提高传统木结构建筑的抗震能力,日本普通的民宅采用了箱体设计——地震发生时,房屋整体翻滚,不至于损毁。专业技术人员还会定期对民房进行抗震加固等级评定,政府会酌情给予居民适当的补贴鼓励。


使用橡胶

日本建筑师普遍使用橡胶提高建筑物的抗震性能。

例如,在日本东京有一座免震结构公寓,尽管高达93米,但其外围使用了新研制的高强度16积层橡胶,建筑物的中央部分使用了天然橡胶系统的积层橡胶。这样,在裂度为6的地震发生时,就可将建筑物的受力减少至1/2。



住房实例解析

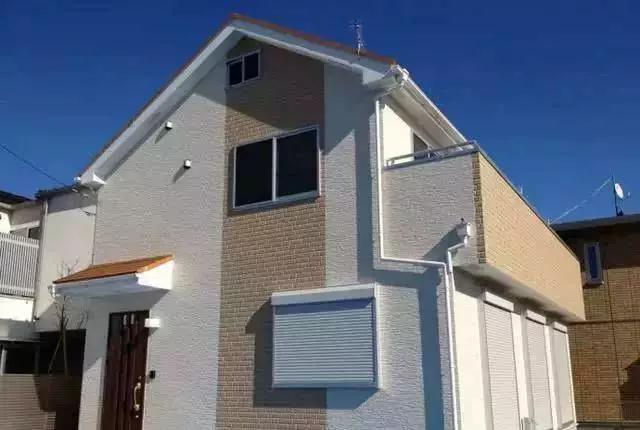

外观看上去,这是一栋现代感十足的住宅。
08

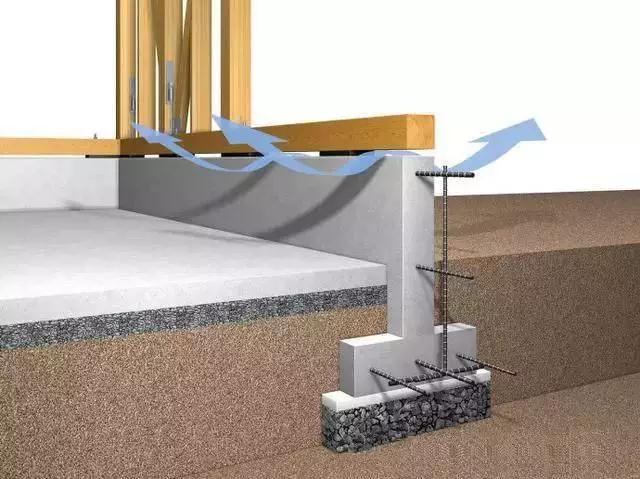

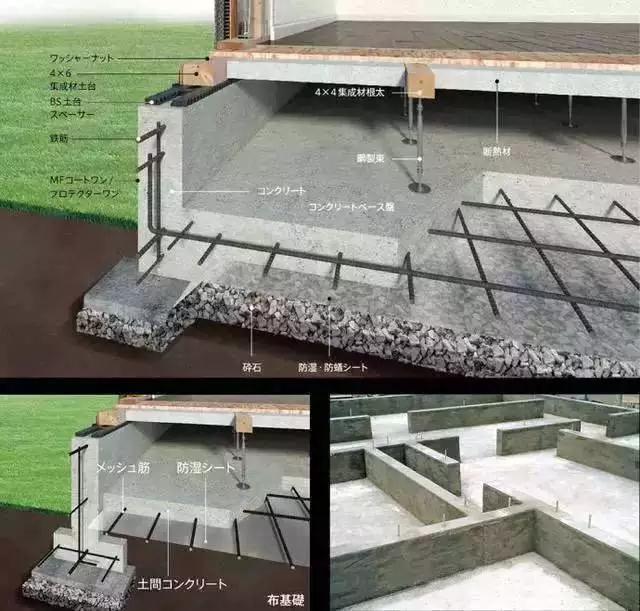

▲  基础的原理图
09

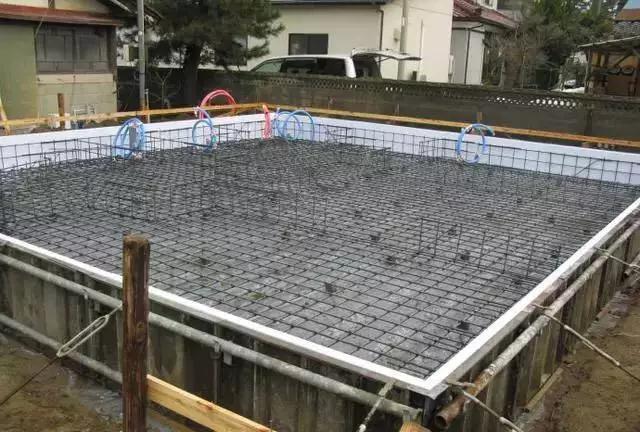

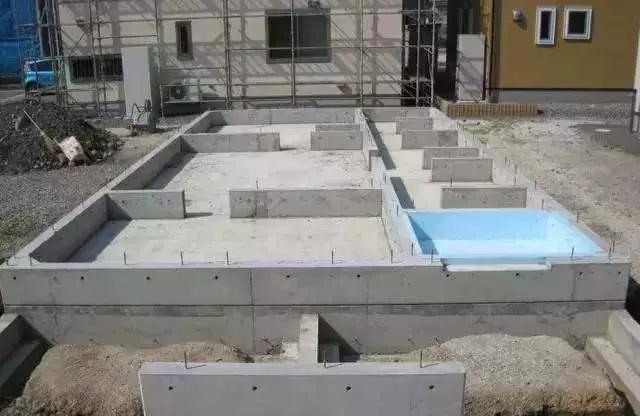

▲  现场图

010



011
▲  混凝土基础之上再做保温处理,蓝色的材料为EPS。
012013

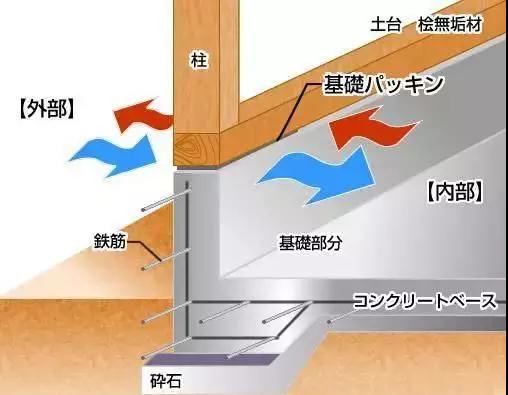

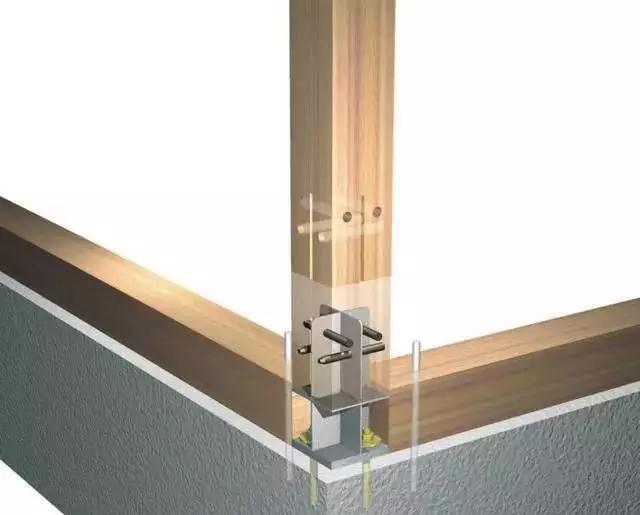

▲  基础与承重骨架的原理
接着继续看实景图:


014

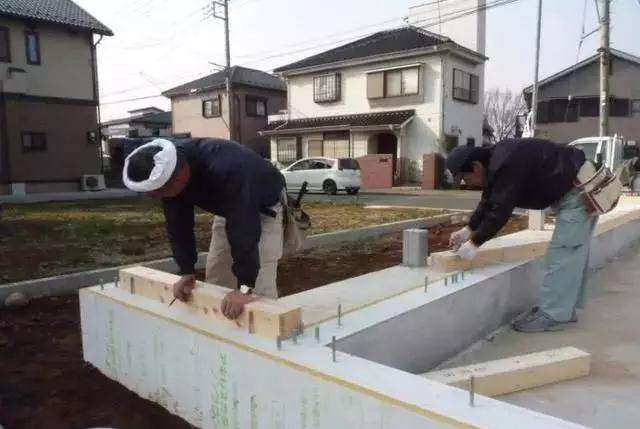

黑丝橡胶既能保护木材不受潮,也能在地震中起到缓冲的作用。他们是这样连接的:
015016

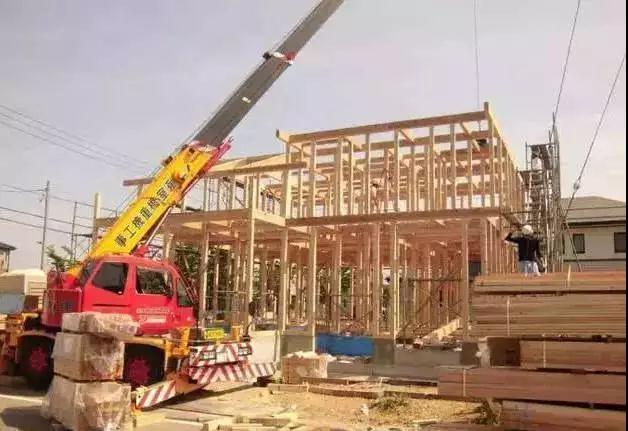

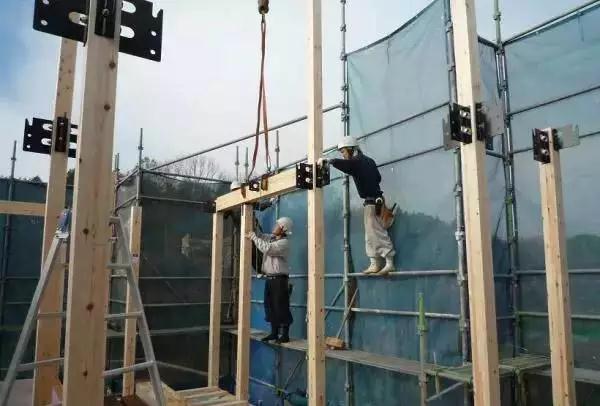

下面是主体结构:

017

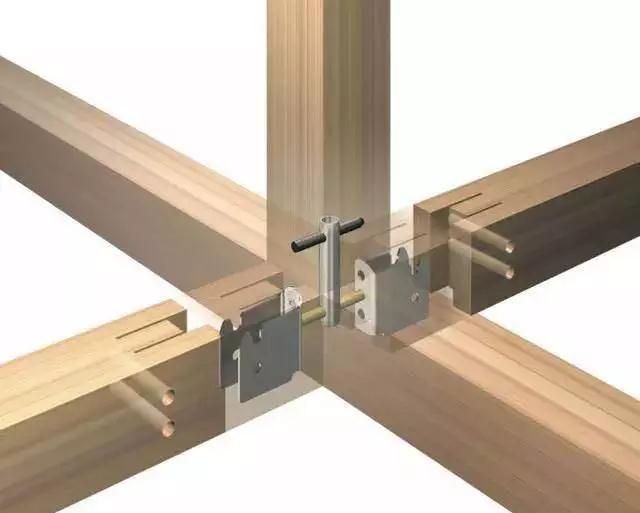

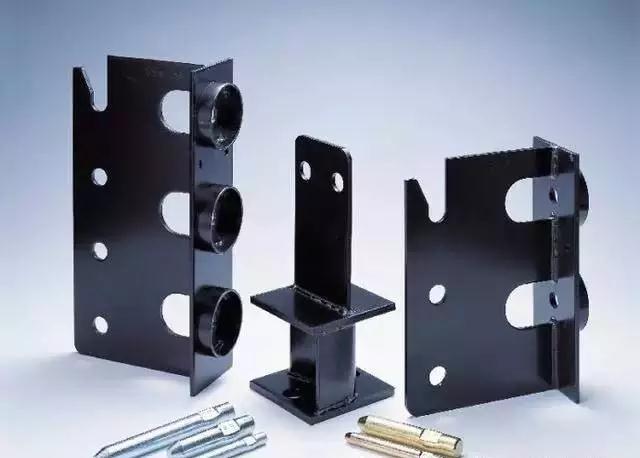

那么,框架是怎样连接起来的呢?



018019

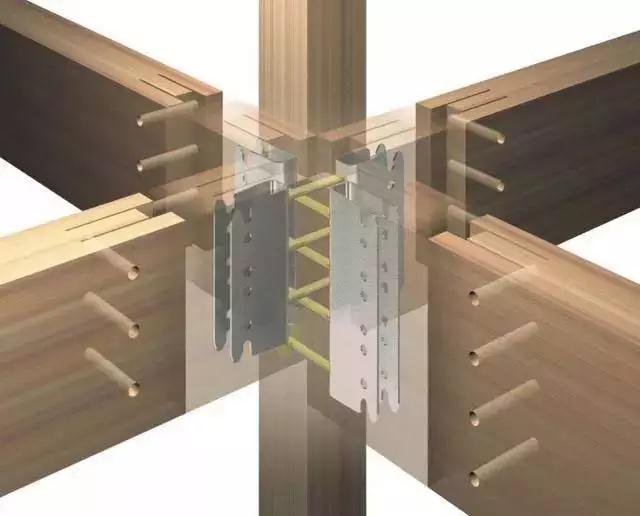

▲  内部示意图

020021
▲  外部连接示意图

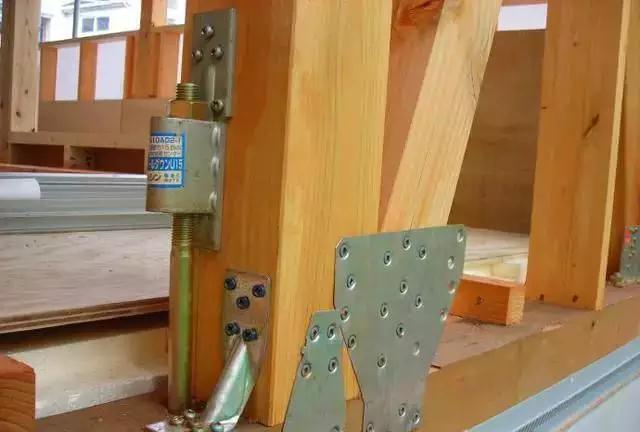

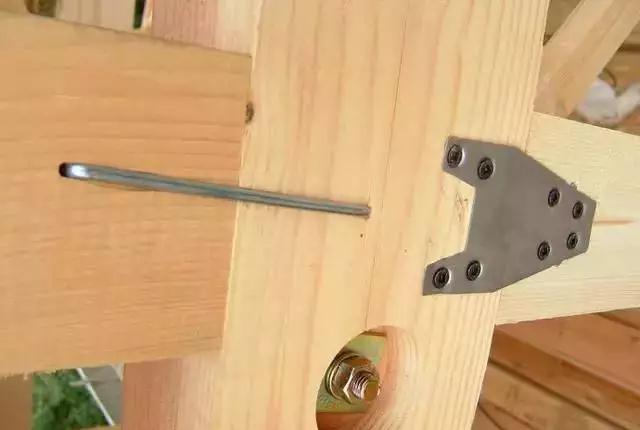

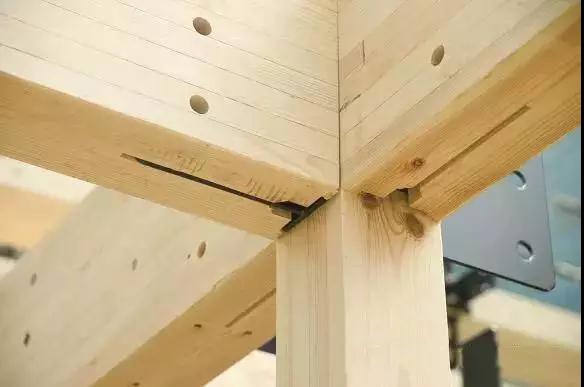

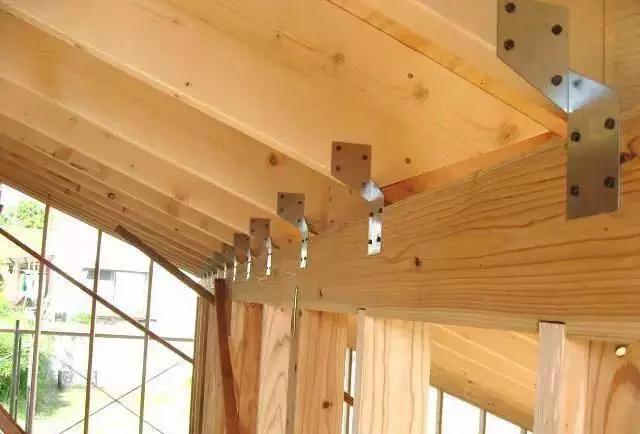

再看看几个细节:

022

027

026

025

024

023

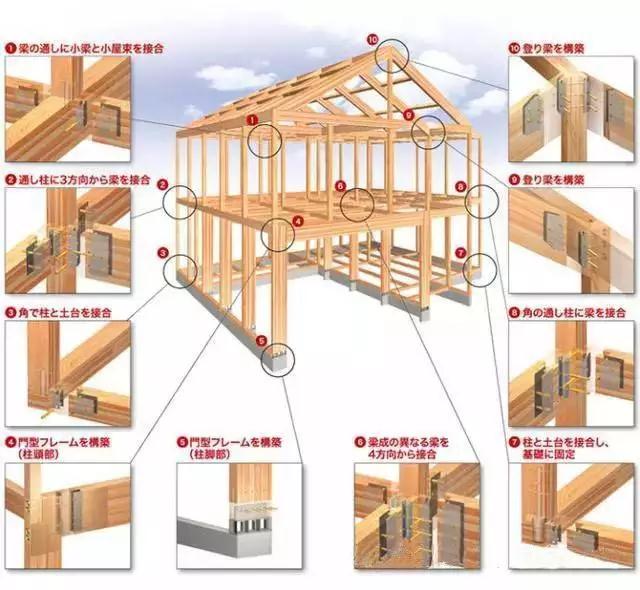

▲  十种不同的连接方式




一切都是为了抗震、为了安全。



用泡沫塑料建造抗震房屋
028


泡沫聚苯乙烯作为一种材料越来越受欢迎,因为用它建造的房子有着高抗震性、廉价、快速和保温隔热等优点。
029
日本圆顶房屋公司已经在日本销售泡沫塑料房子15年了,但去年日本对轻型房屋的需求才开始飙升。

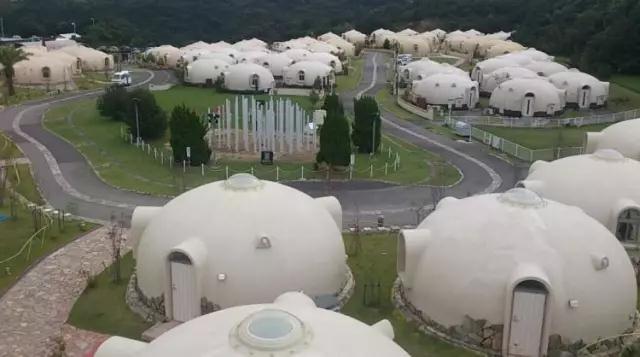

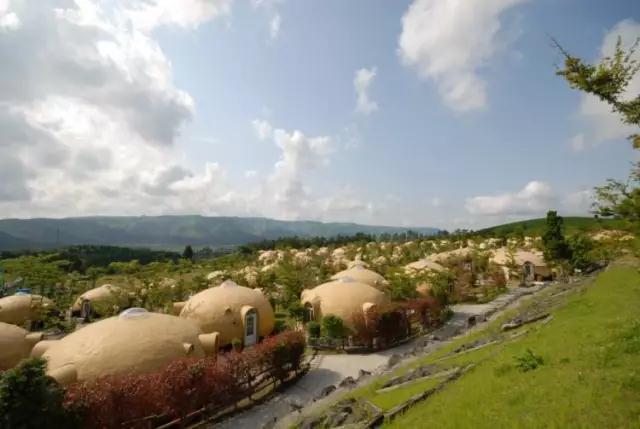

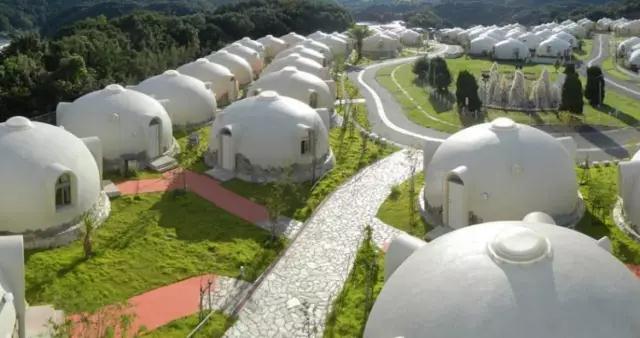

2016年4月,日本的熊本地区遭受7.0级地震,造成49人死亡,3000人受伤。超过44000人被疏散,他们的房子倒塌或着火,许多人不得不住在临时住房里。但是有一个村庄却没有遭到太大的损害,这里的房子是由480栋密集圆顶房屋组成,由日本圆顶房屋公司建造。

030

十多年来,这家日本公司一直在宣传其轻质泡沫塑料房屋的抗地震性。超轻量级的泡沫塑料碎片粘合在一起建造而成的圆顶房子重量只有80公斤,加上其形状和不需要梁柱的特点,所以具备很强的抗地震性。

现在,这家公司以及开始研发了新一代泡沫聚苯乙烯材料,相比于普通的的材料更强大,且高度绝缘。
031
这样的房子只需要三个人花一周即可建造完成,价格在700万日元(约43万元人民币)到800万日元(约49万元人民币)之间。房屋面积约为387平方英尺(约36平方米),高度3米。因为材料是泡沫塑料,所以房子不会腐烂或者生锈,也不用担心白蚁的侵扰。
032

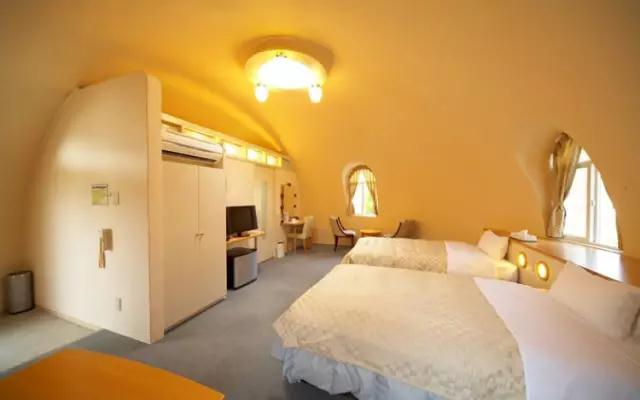

这种房子还有一个优点是可以根据客户的要求高度定制。你可以把它做为永久的住宅、宾馆或者酒店。也因为价格便宜,可以作为灾害时的临时安置房。

来源:阳地钢研究院
