“水滴” 屋顶|天津泽信展示中心

返回列表 来源: 发布日期: 2020.07.22
天津泽信展示中心
睿风设计

01

02

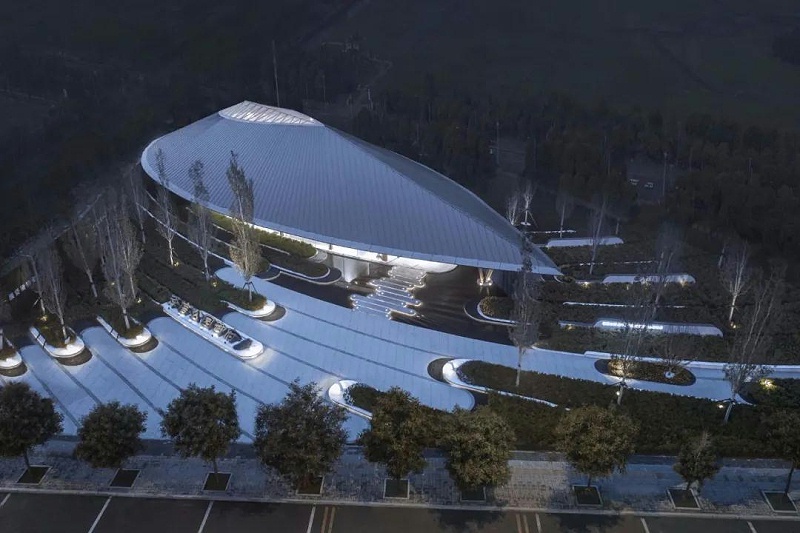

该项目位于蜿蜒的永定河支流旁。在一片无边无际的草地上,外部空间没有明确的界定,建筑与空间的关系是一种自然产生的飘浮感。
设计从屋顶开始,我们试图用象征性的建筑语言来与历史环境建立联系。
设想着一个晶莹剔透的水滴,静静地溶入蜿蜒无尽的长河。然而,随着叙事的渐渐展开,隐喻的多义性也随之产生。

04

03

05

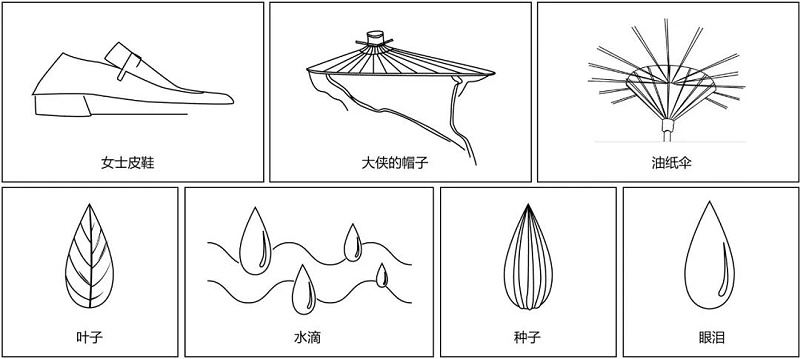

多译性

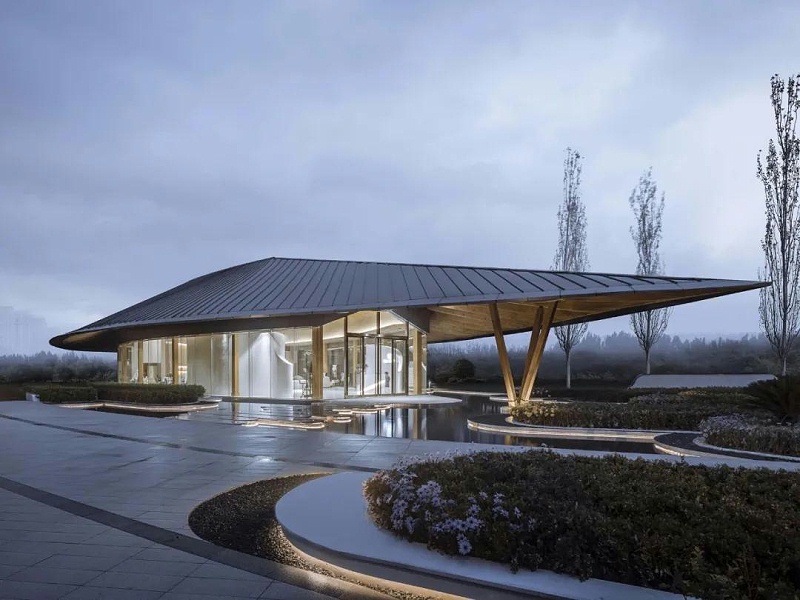

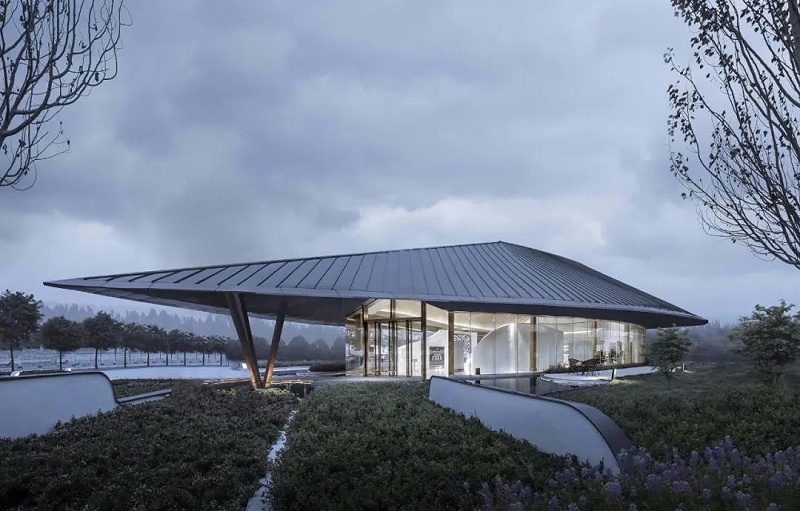

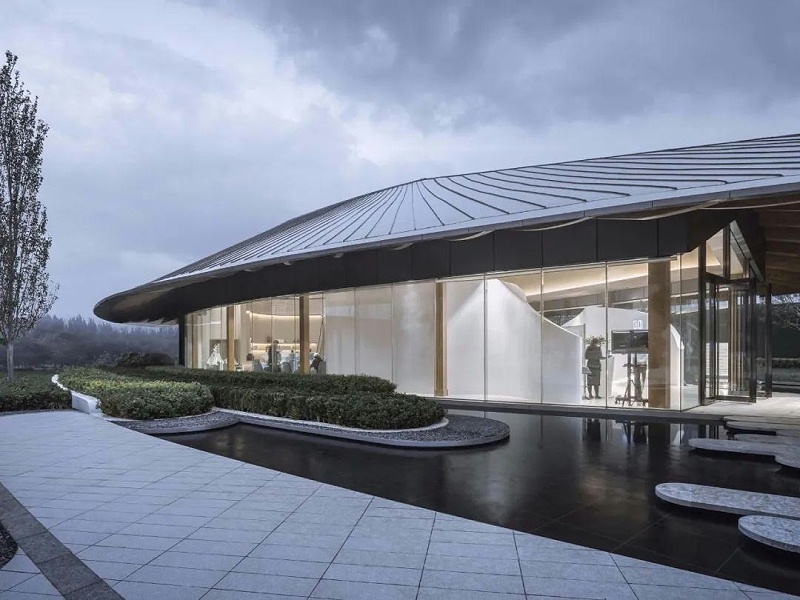

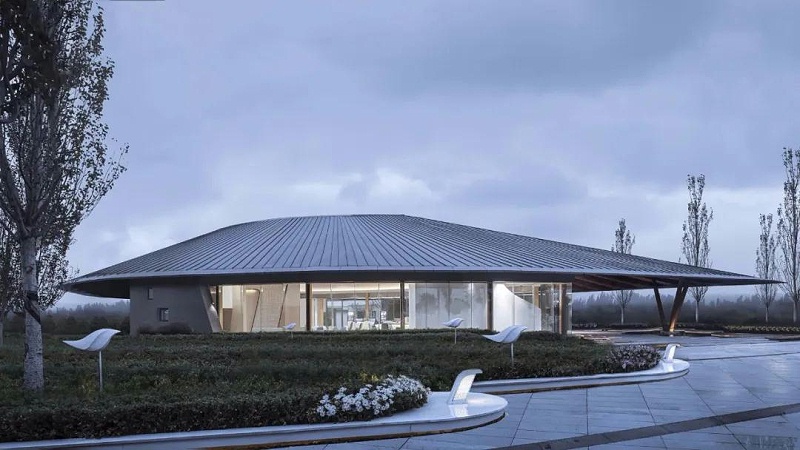

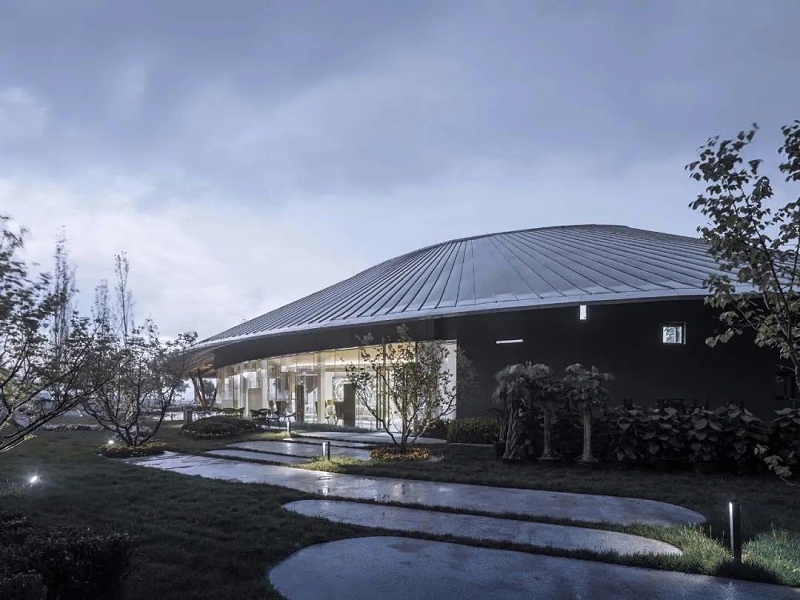

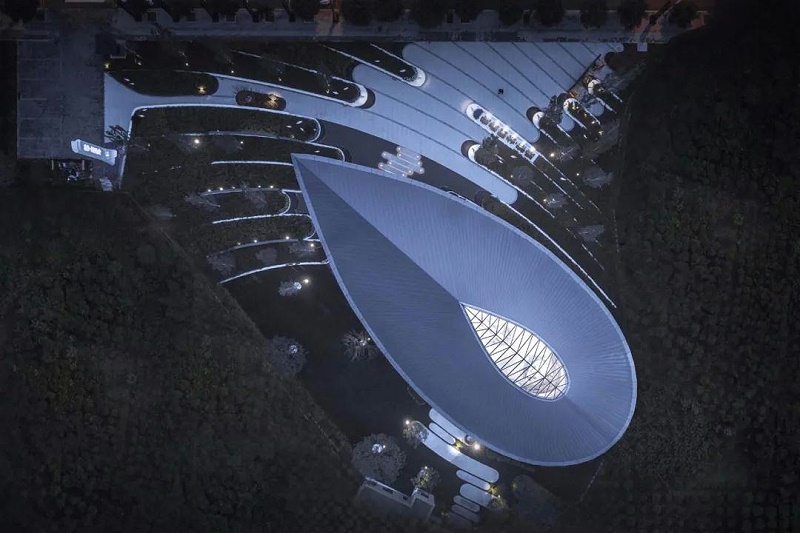

在布局上,水滴形斜向放置在场地,这不仅拉长了从城市界面到入口的动线,而且使水滴形展现的更加直观。深远的檐口出挑和大面积的玻璃应用呈现出了一个无方向性的浮动屋顶。伴随摇曳的树影,营造出一种迷人的宁静。

07

06

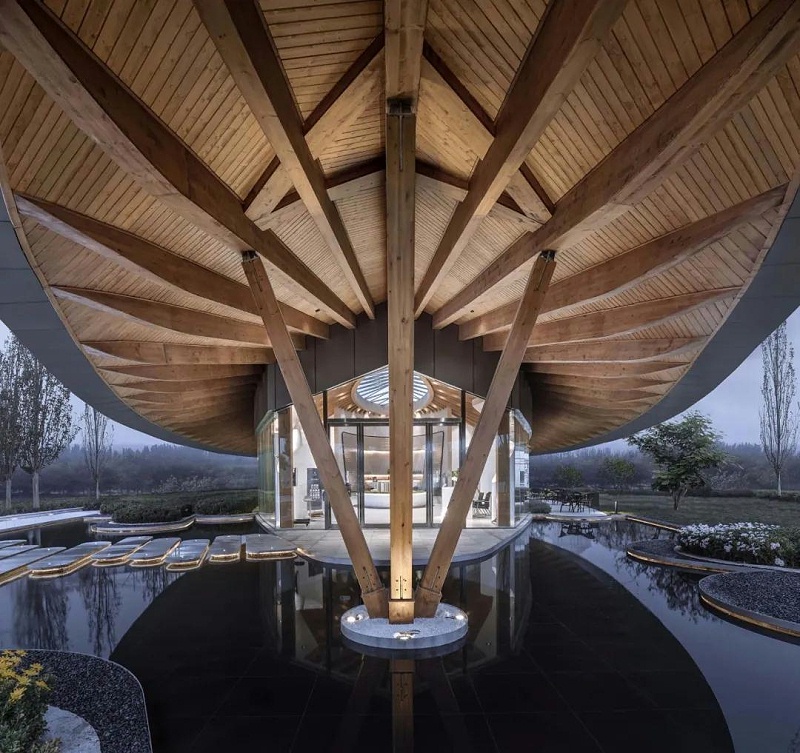

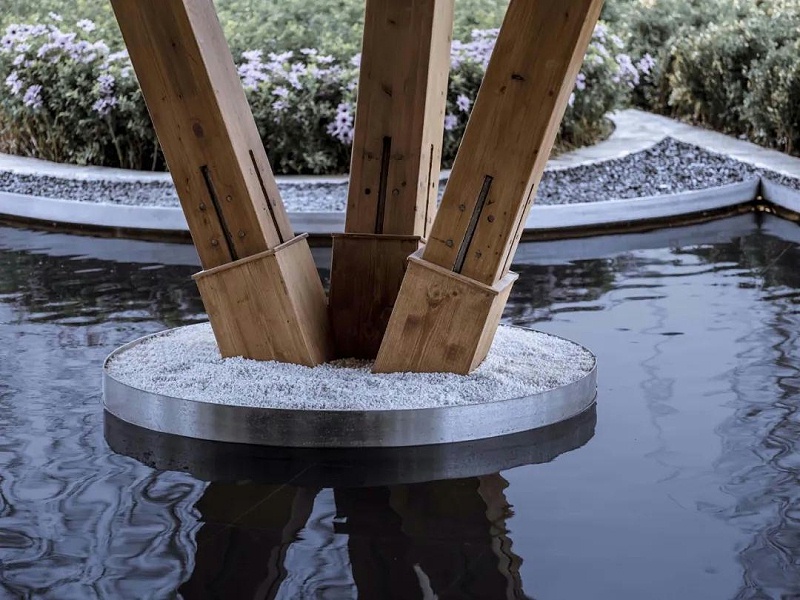

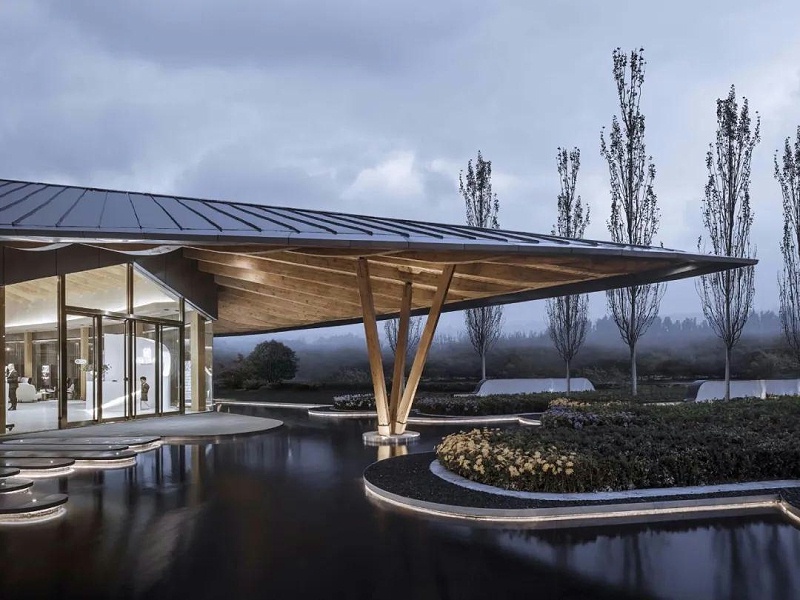

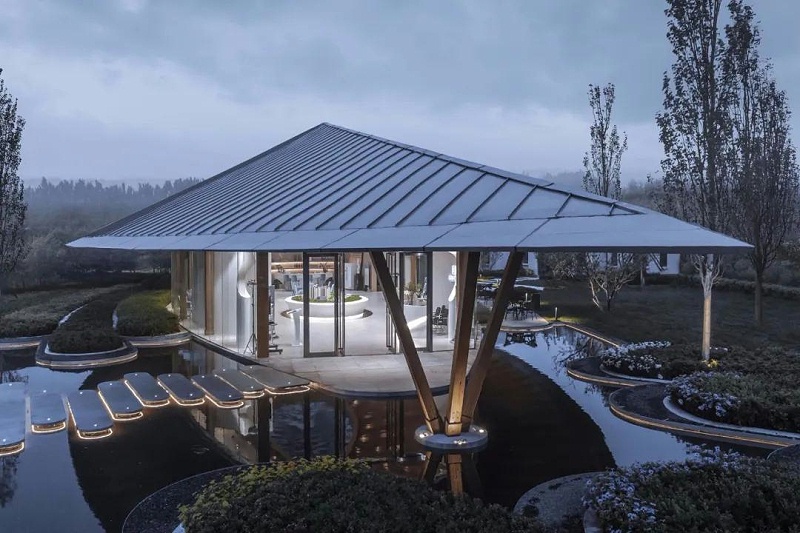

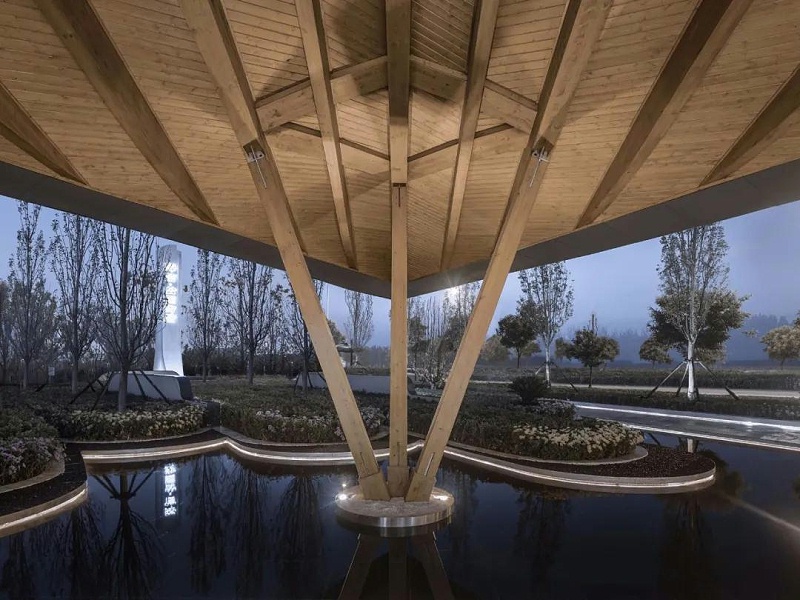

该建筑没有明确的主入口。仅在前端使用三根裸露的斜撑木柱来定义入口空间。木柱的截面尺寸与周围的树干相仿,因此更容易在视觉上融入环境。进一步增强了屋顶的漂浮感。

010

09

08

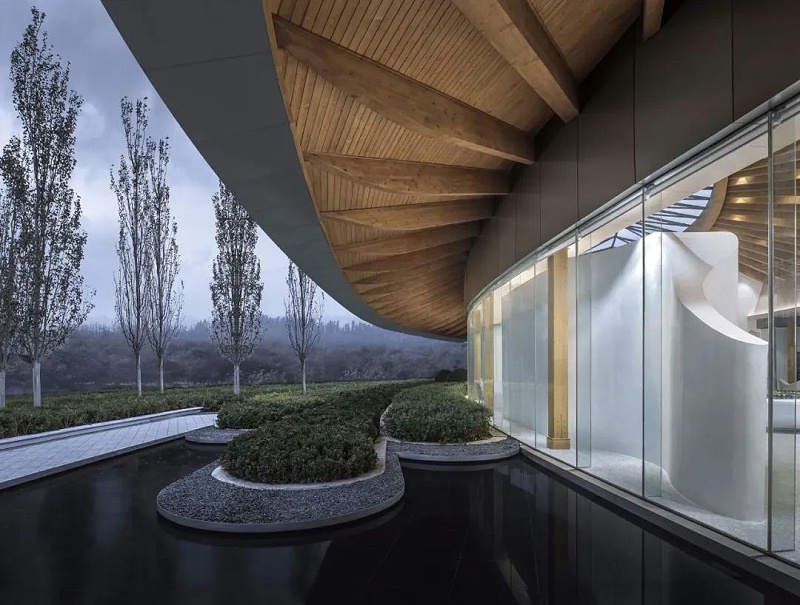

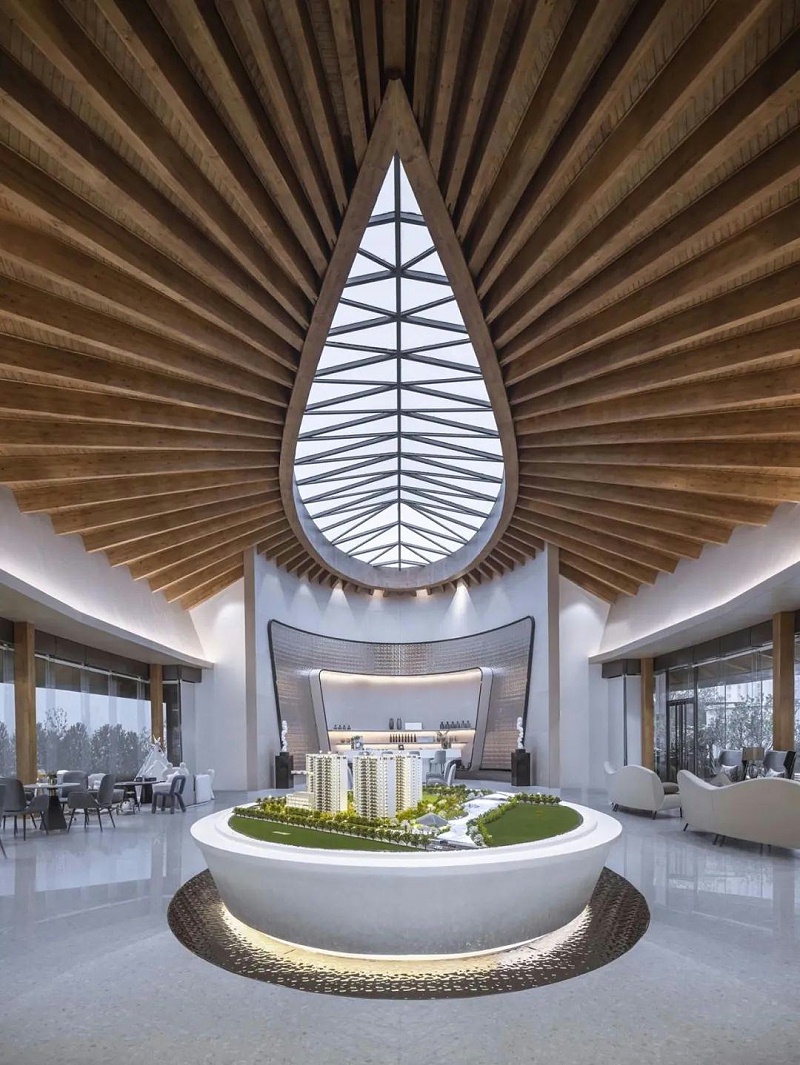

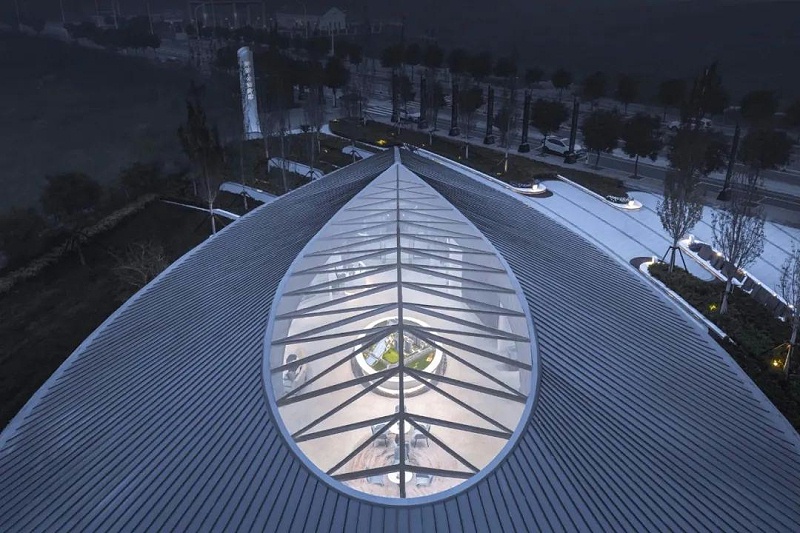

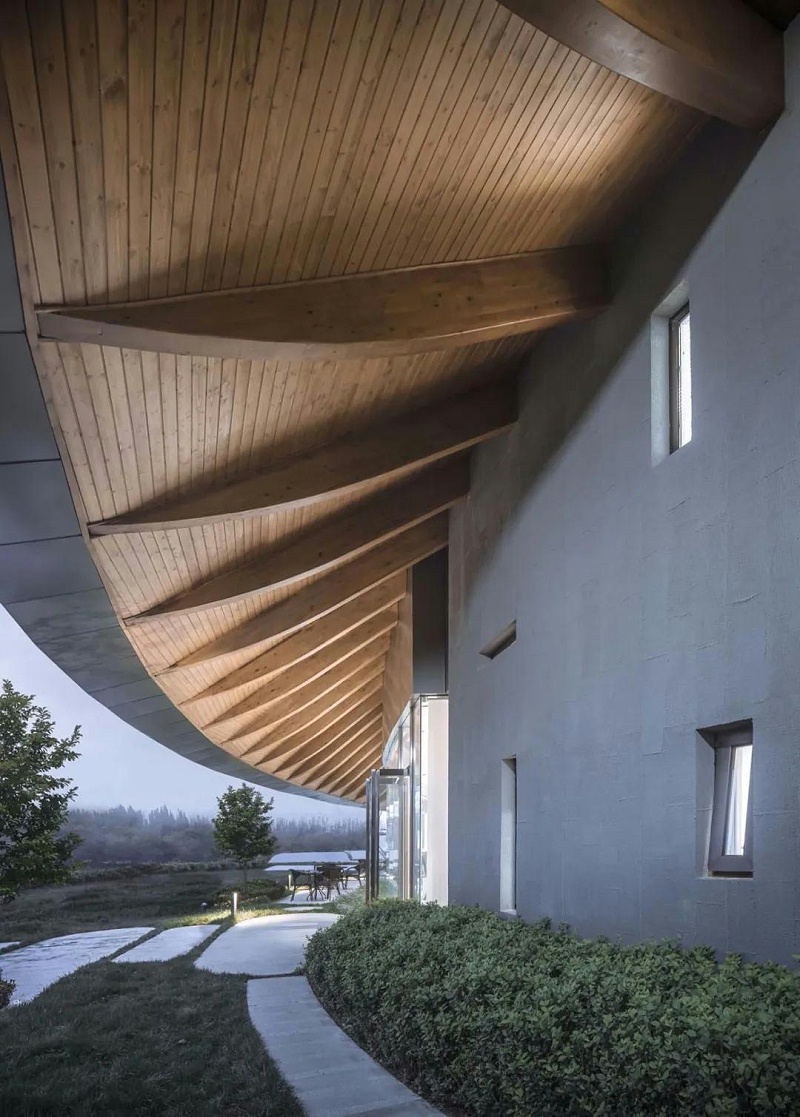

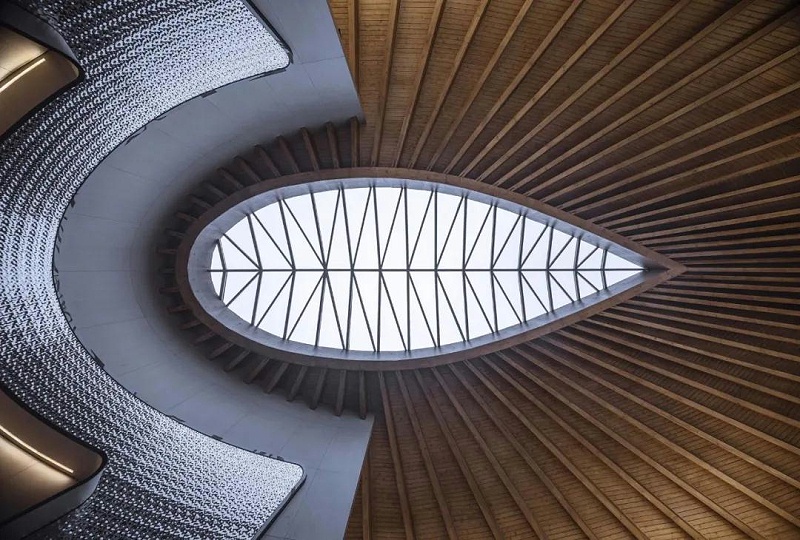

在从前场进入展览空间前,先进入一个被压低的檐下过渡空间。然后逐渐步入叶子型的天窗下方。我们有意识地通过天窗大小控制过量直射光的干扰,以确保室内柔和安静的空间氛围。

012

011


在项目落地中,最大的挑战是结构上的大跨度和悬挑。经过数轮结构试验,最终成型为伞状,以内、中、外3道环形钢梁和68道辐射状赤松木梁共同形成的轮辐式拱体系结构方案。

014

013


内部有8根木柱,前端3根斜撑木柱。在结构上,实现了34.0mx14.5m的室内无柱空间和3.7m的室外悬挑。烟灰色的铝镁锰瓦,超白的钢化玻璃以及小块面的云杉吊顶,叶子型的外部轮廓完成了对微观受力的真实表达。

017

016

015


按照入口平台,销售展示和后勤办公的整合功能和形态。展览中心在前端设置了一个长11米的檐下空间,一个大型展示空间,一间财务室,一间储藏室,男女各一的卫生间以及几间用于后勤的销售办公室。

019

018


在细节设计中,利用屋面板和斜梁的空腔以及主圈梁的空腔来隐藏了水、电、空调等全部管线。

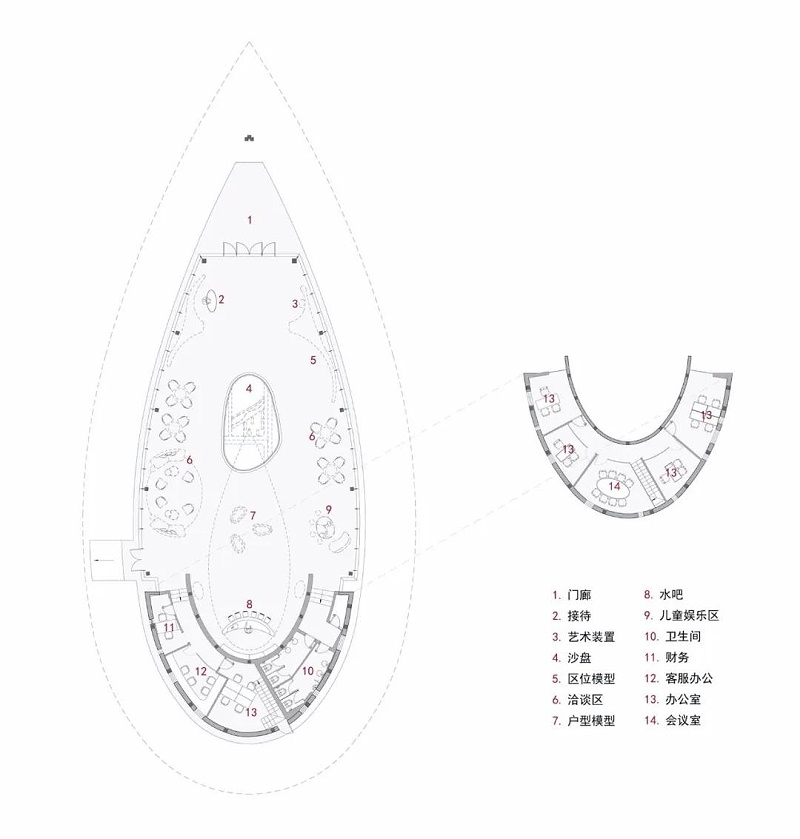

平面图

020

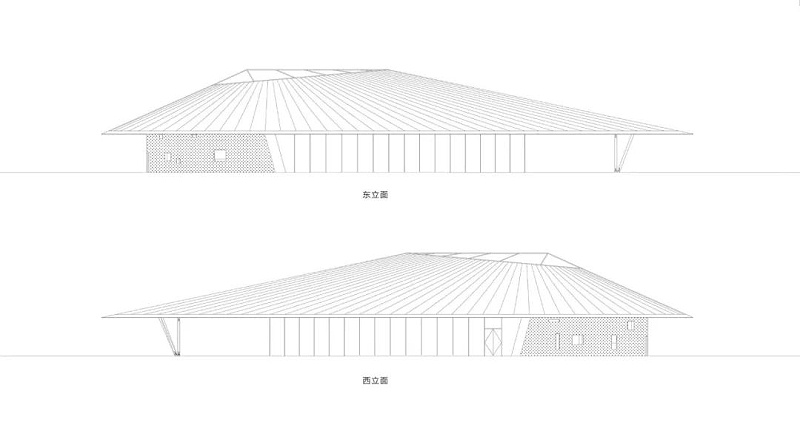

立面图

021

结构深化

022

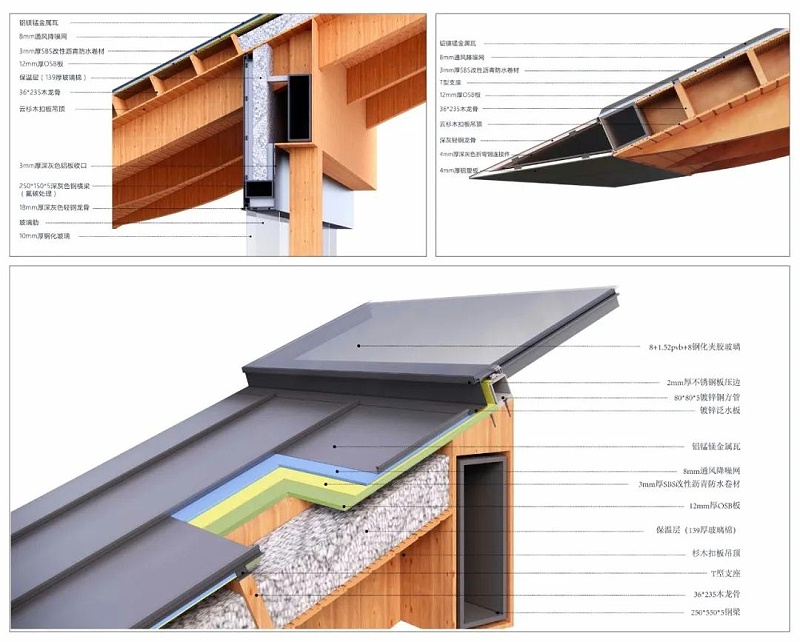

节点图

023

024


建筑师:睿风建筑设计咨询有限公司
地点:中国 天津
主创建筑师:钱明波
结构设计:昆仑绿建木结构科技股份有限公司/中国建筑技术集团有限公司
景观设计:TDG万境设计
面积:450平方米
年份:2020
摄影:胡义杰
