芝加哥云门是如何焊接的？为什么那么顺滑又看不到接缝

芝加哥云门是阿尼什·卡普尔设计的雕塑作品
关于这作品最有名的故事
就是2006年的好莱坞电影《分手男女》
电影中有几段因在最开始的时候
没有拍到塑像而重新拍摄



不过，今天跟着小编
来研究下云门是怎样做成的
首先

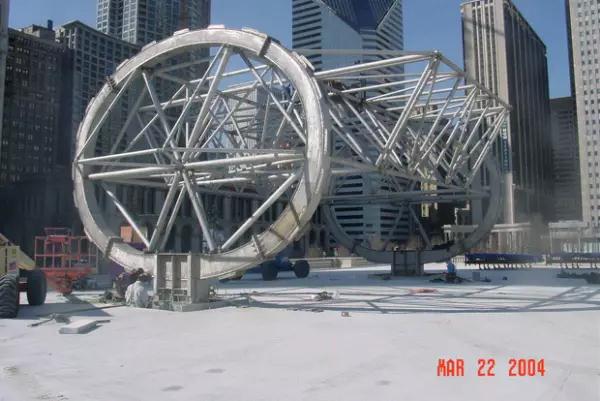

要建一个内部的支撑桁架



这个架子看着不太稳
会不会自己滚下来啊
并不会
因为它还有埋在地面以下的部分
反正我们结构工程师设计的一切
你们最后都不会看到的！

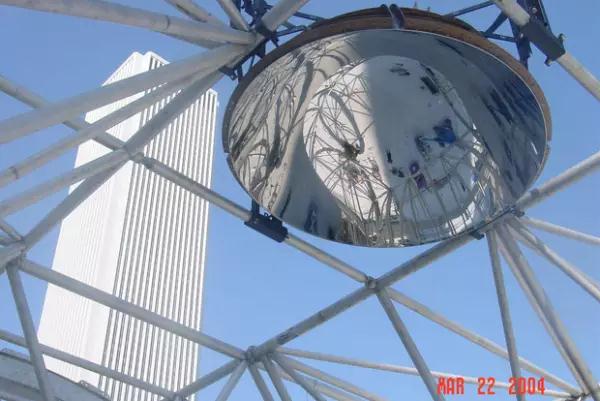

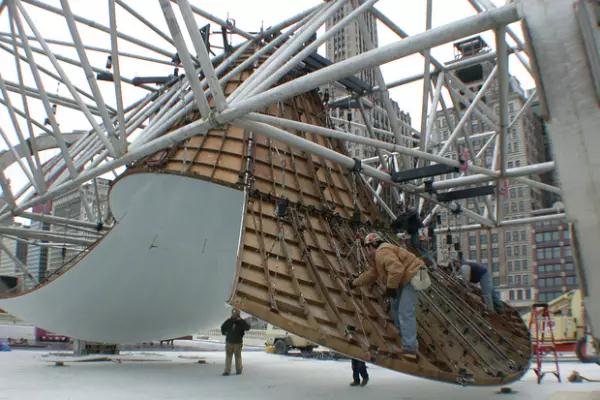

安装第一块钢板，最中间那一块



然后依次安装钢板

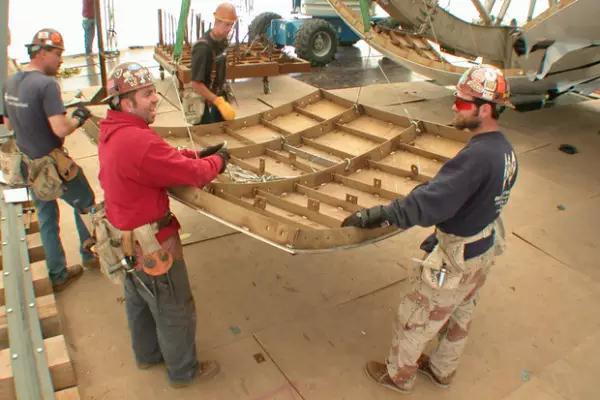

可以看到钢板反面的
加劲肋和正面贴的临时保护膜
钢板只是用临时支撑
和 turn-buckle 固定在桁架上
并没有焊接
只是固定在应该在的位置



每一块单独的钢板都是
在工厂数控加工完成的
全部为 3/8 英寸厚的不锈钢
等离子炬切割后
用专门为这个项目打造的卷板机成形

然后再焊接内表面的加劲肋
最后用 3D 扫描技术检验最后的尺寸
不合适的地方手工打磨
精确到千分之一英寸

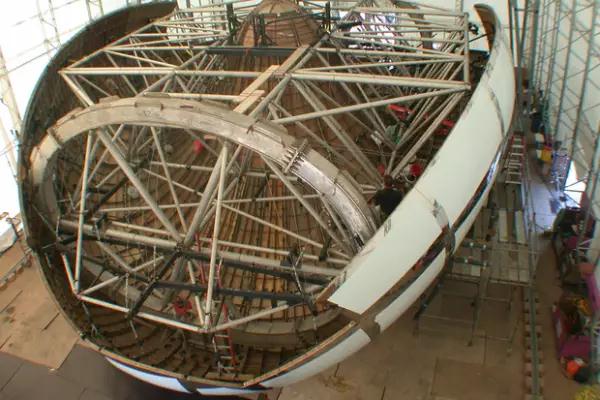

云门逐渐成形
注意看
钢板与钢板之间事实上是完全独立的
只是严丝合缝的固定在了正确的位置
几乎做到了百分百完美的接缝
几乎没有挤压和变形



马上就糊上顶棚了
「就您这个顶棚啊，也就我给你糊
这要换了旁人哪，糊不了这么好
这要换了旁人哪，糊不了这么兹密」

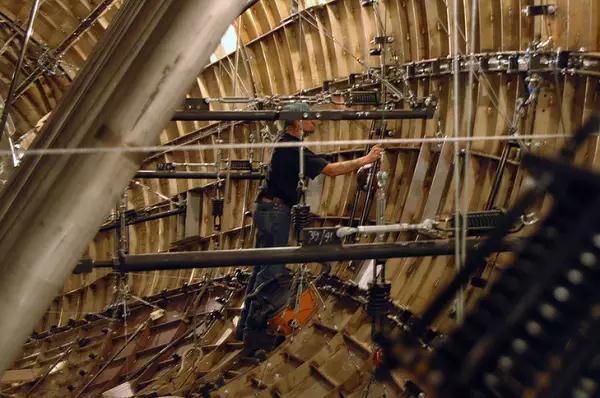

里面其实是这样的
每一块钢板都要单独固定
不依托周边的任何钢板
这样最大程度上减少了变形的可能性

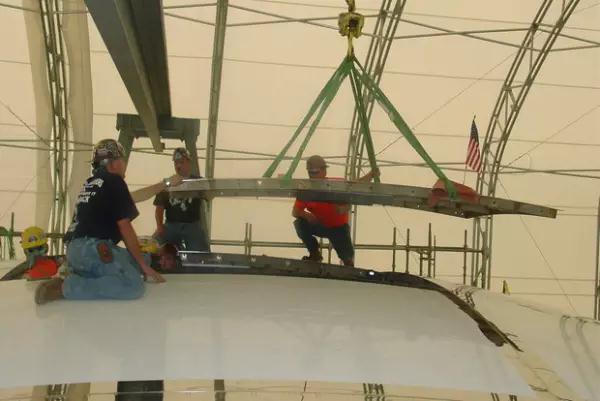

安装最后一块！
喂！里面还有人吗？还有没有人？

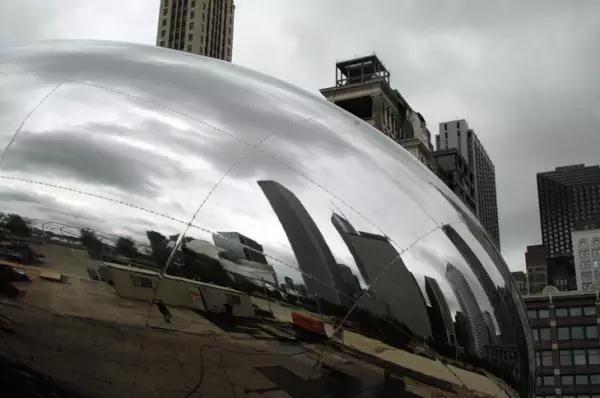

钢板与钢板之间用点焊固定



先开放给民众看看新鲜



再建一整圈脚手架围起来
全穿透焊缝
但是只能在外侧作业
激光焊接所有的焊缝

注意到这个云门的形状
意味着工人师傅焊接不同的焊缝
需要用各种不同的匪夷所思的「体位」
并且，工人师傅的心理还是很紧张的
万一给焊次了，这算谁的？

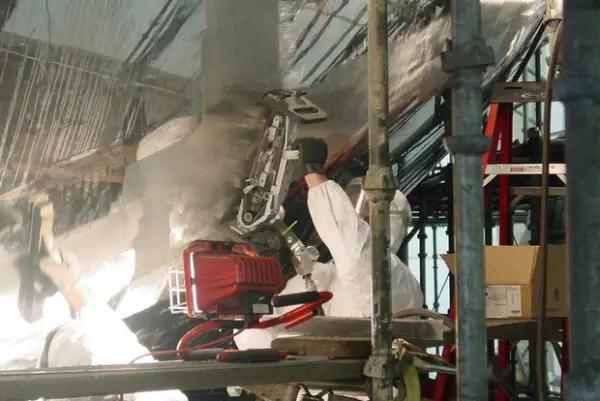

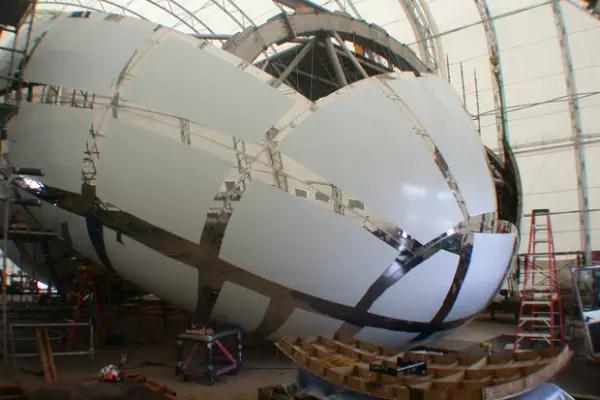

打磨焊缝
目的并不仅仅是让人一眼看不见焊缝
而是要让所有人要在
所有情况下都看不到焊缝



依次打磨
逐渐抛光，从粗到细，直到珠宝级打磨

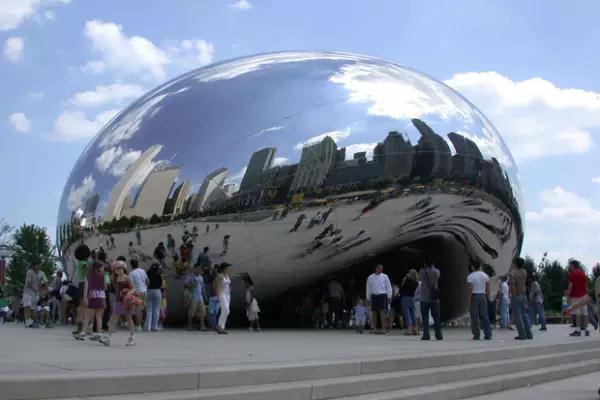

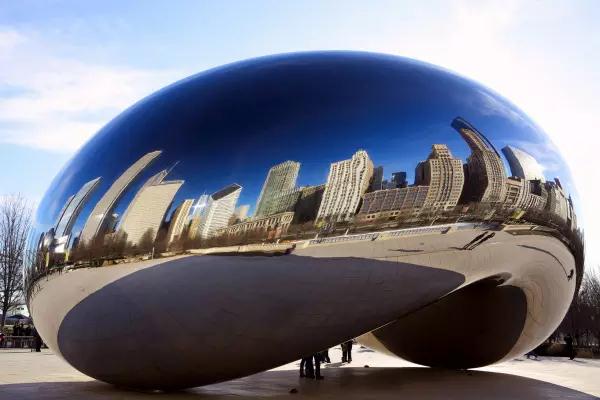

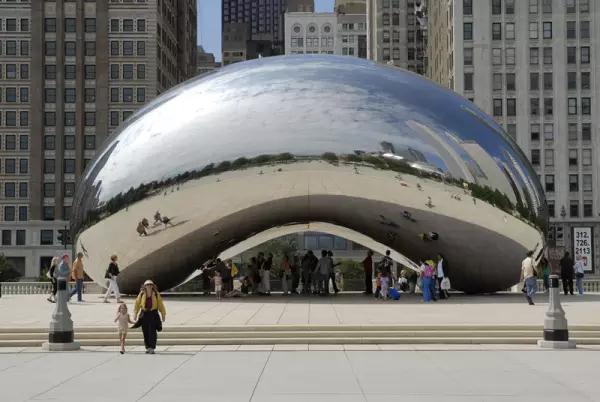

2005 年彻底完工之后
就是现在这个效果了！



2007 年
Cloud Gate 还获得了

美国焊接协会的行业杰出成就大奖

艺术家：Anish Kapoor
结构工程师：Atelier One + Chris Hornzee-Jones
钢材加工焊接：Performance Structures, Inc.
现场施工安装：MTH Industries
