最美的改造——上海柘林社区服务中心

返回列表 来源: 发布日期: 2019.03.12

01

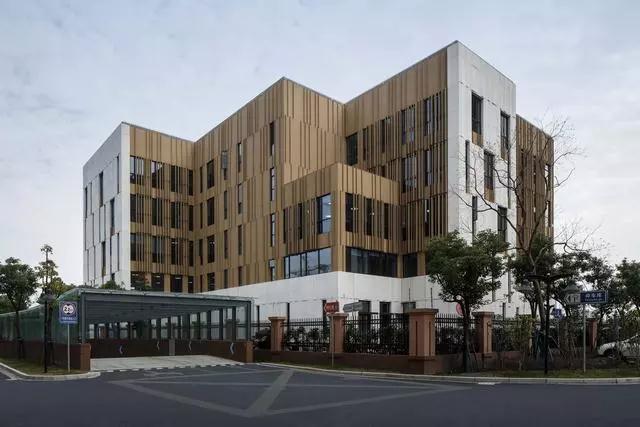

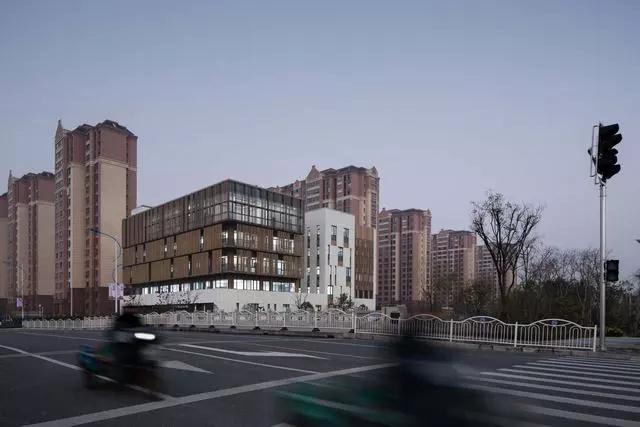

柘林社区服务中心大楼位于上海郊奉贤区柘林新镇。这是一个改造项目。起初建筑设计为一个没有明确功能布局规划的购物空间,进深很大,立面语言临近的居住区且充满装饰性。

0203


当集合设计被邀请重新设计建筑以适应行政管理和社区服务功能时,基底与地下一层的结构已按照原本设计完成。

0405

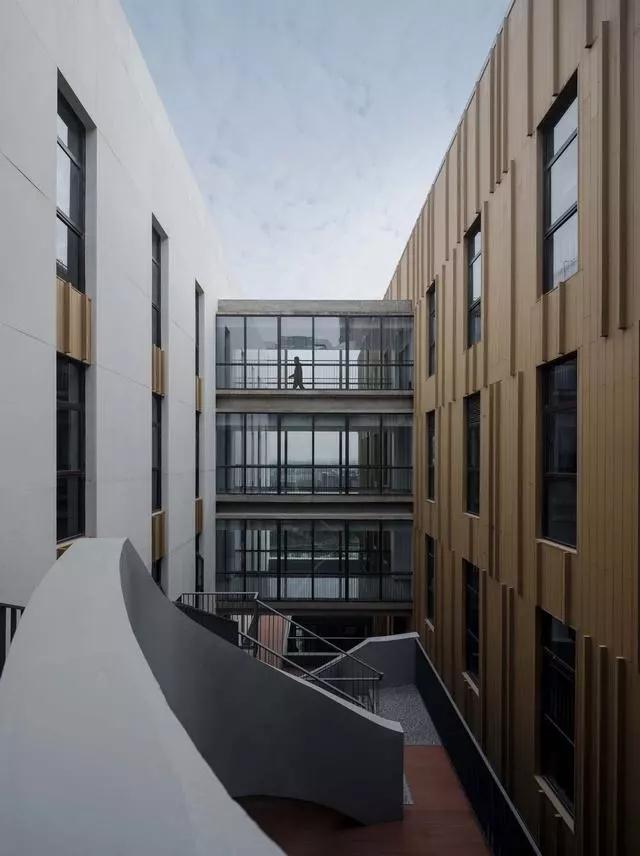

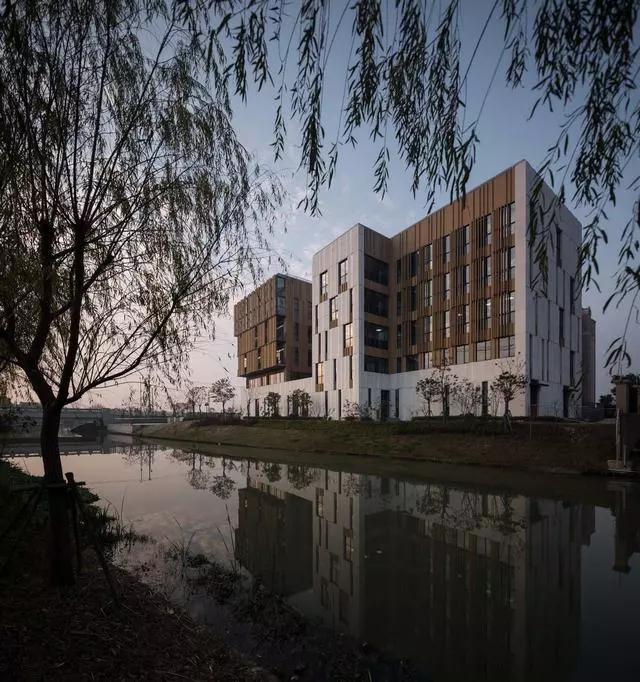

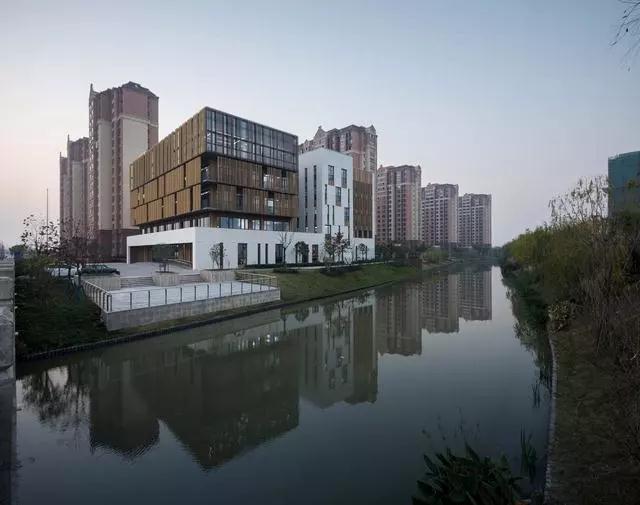

改造的主要目标是最大化自然通风和采光。因此,中心体量被移除并增建到东南角。创建了一个中心空白,它不仅作为人与自然之间通风和采光的技术界面,而且还作为一个活跃的垂直花园,让人可以亲近自然,这个垂直花园由多个不同楼层的景观平台构成并向东侧的河流景观开敞。

0607

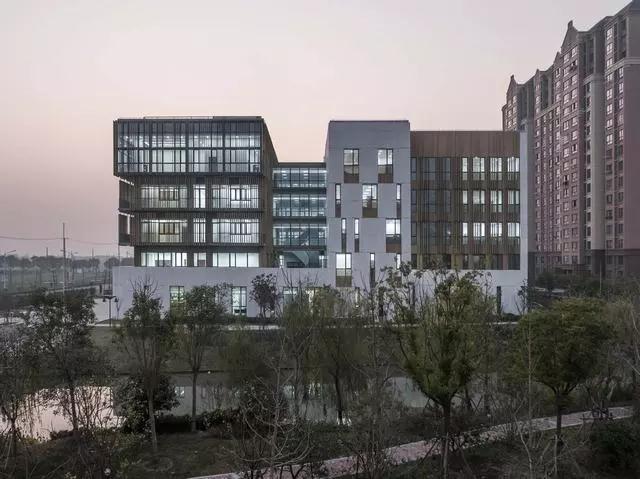

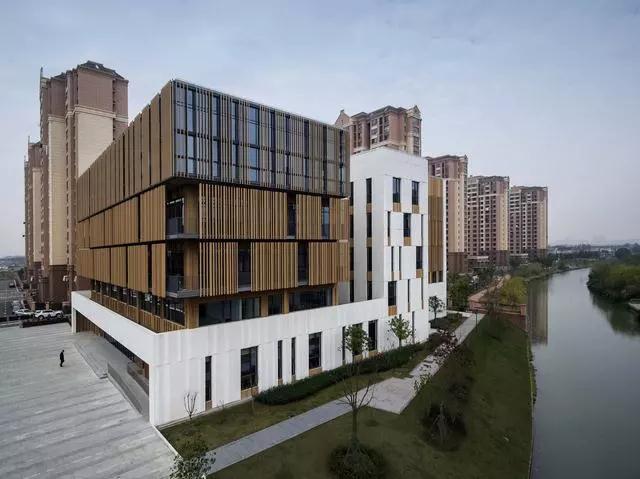

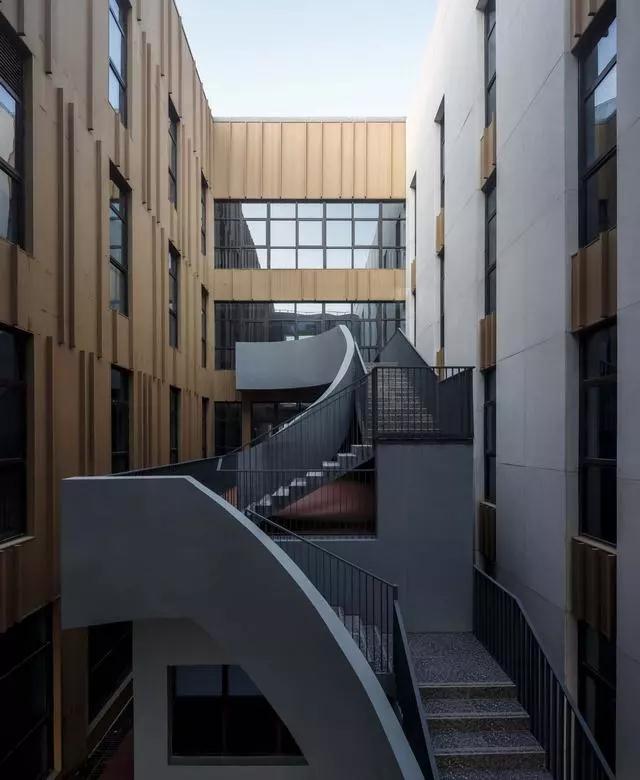

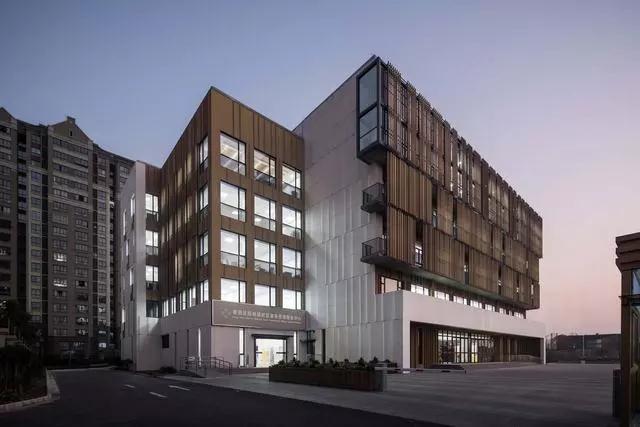

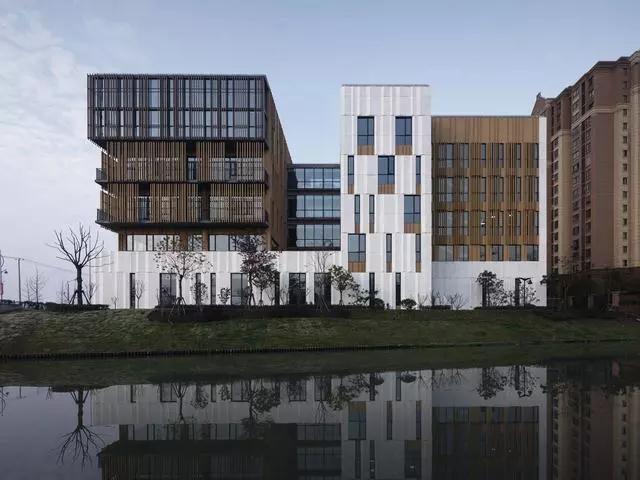

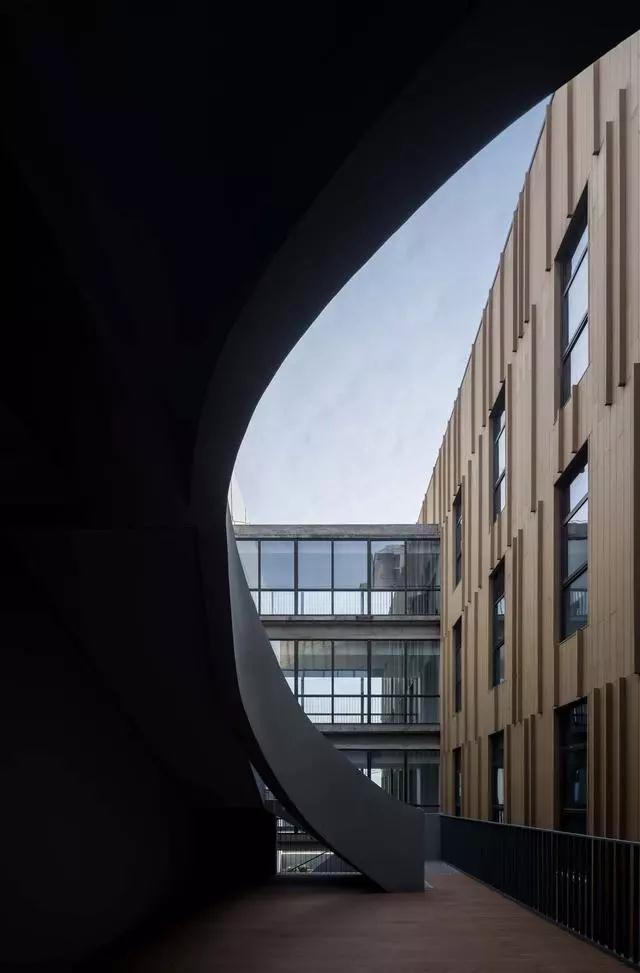

两个弧形室外楼梯连接平台,确保垂直花园为人们提供愉悦的体验,也是一个视觉对象。建筑的南立面由于体量增加变得更长且更对称,充当了场地南侧人工湖泊北向轴线的稳固终点,呈现出一个市民建筑与临近公共开放空间之间关系的恰当姿态。
0809

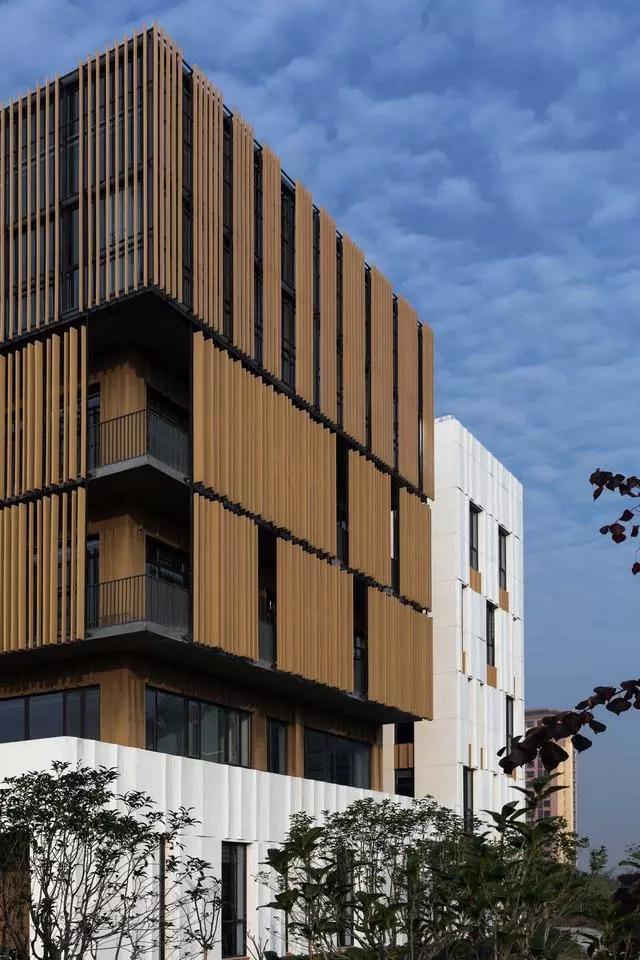

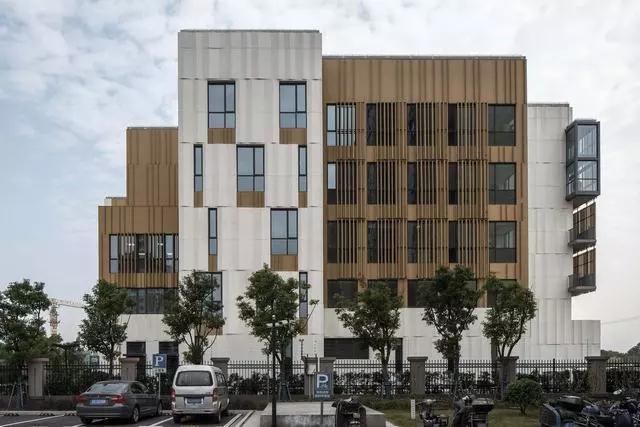

北侧和西侧的不规则形态由日照间距控制要求决定。两种独特的材料,玻璃纤维混凝土板和塑木板被用来帮助塑造表达体块轻重与透明度的层级逻辑。
010011

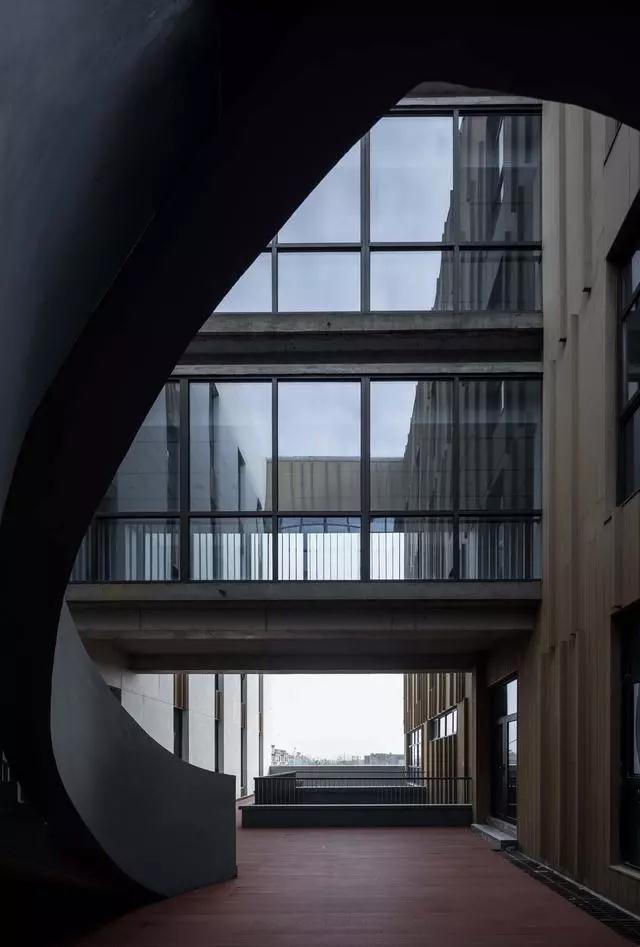

与阳台和空中连廊连接共同构成了丰富的立面语汇,使这个紧凑的立方体块更加具透气和可接近,这样形成的建筑不会是一个被雕刻镂空的巨石,而是一组多样元素的集合。
012013014


布局规划

015

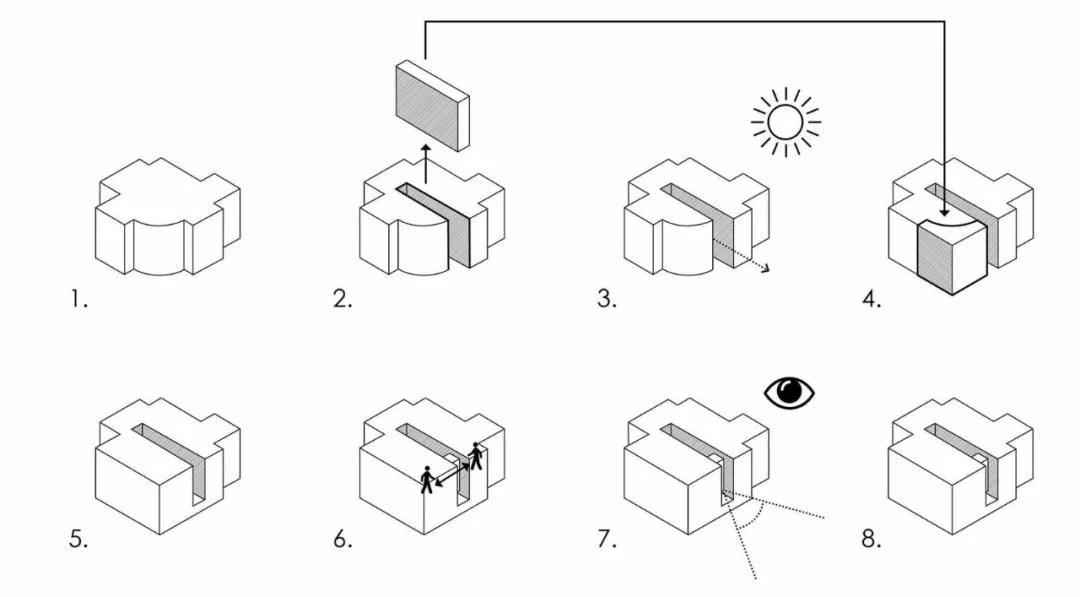

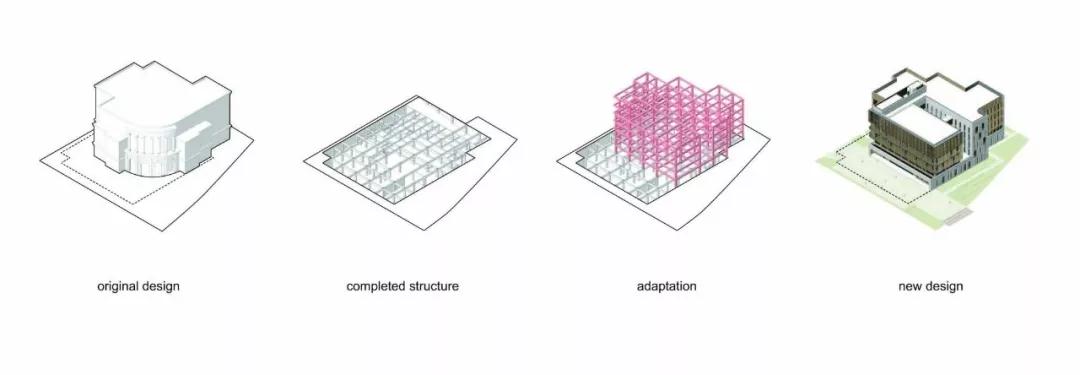

设计过程

016

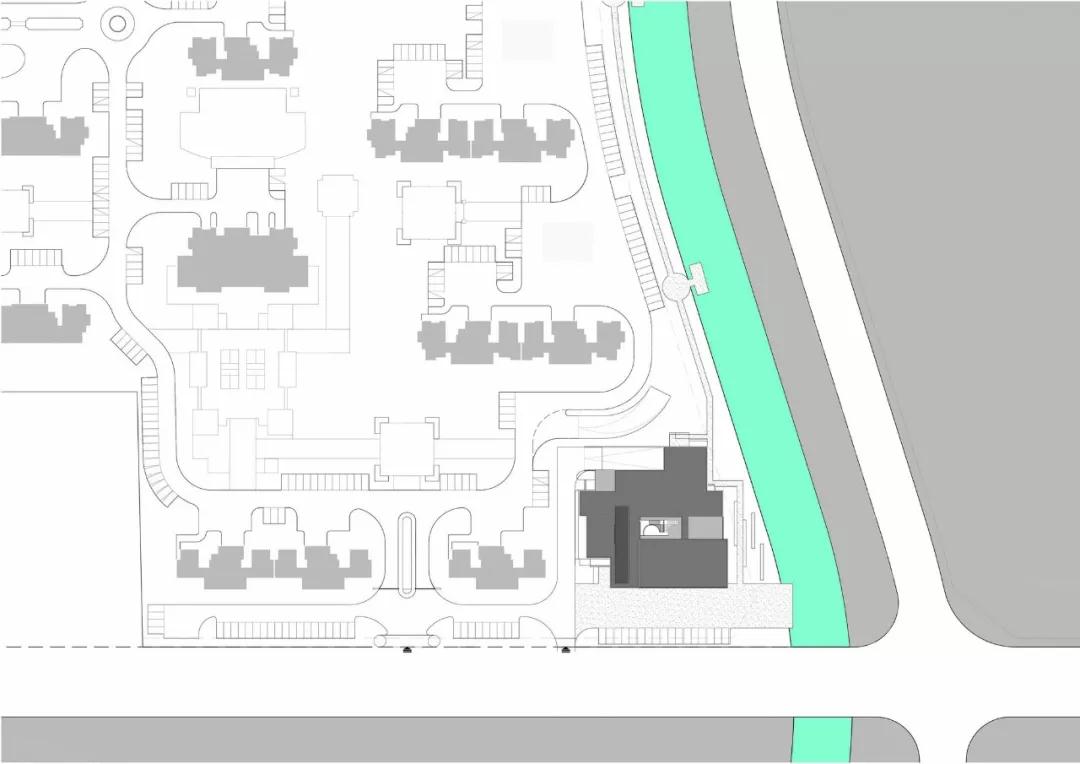

总平面图

017

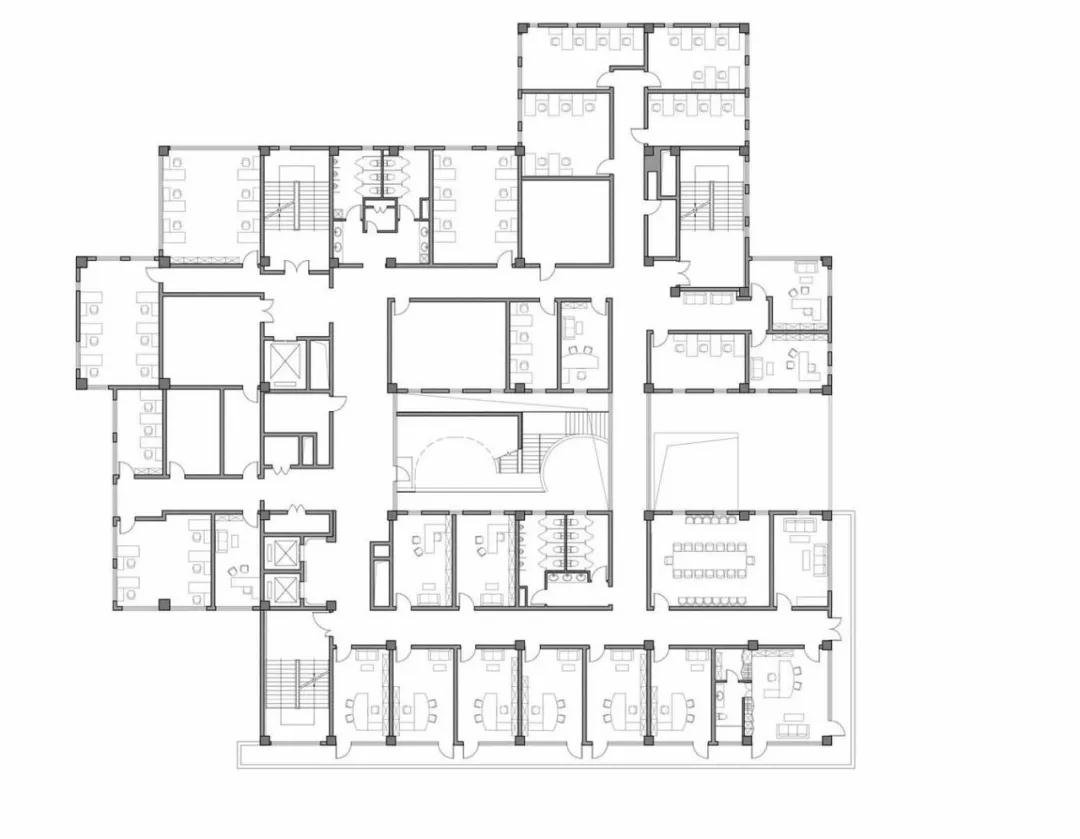

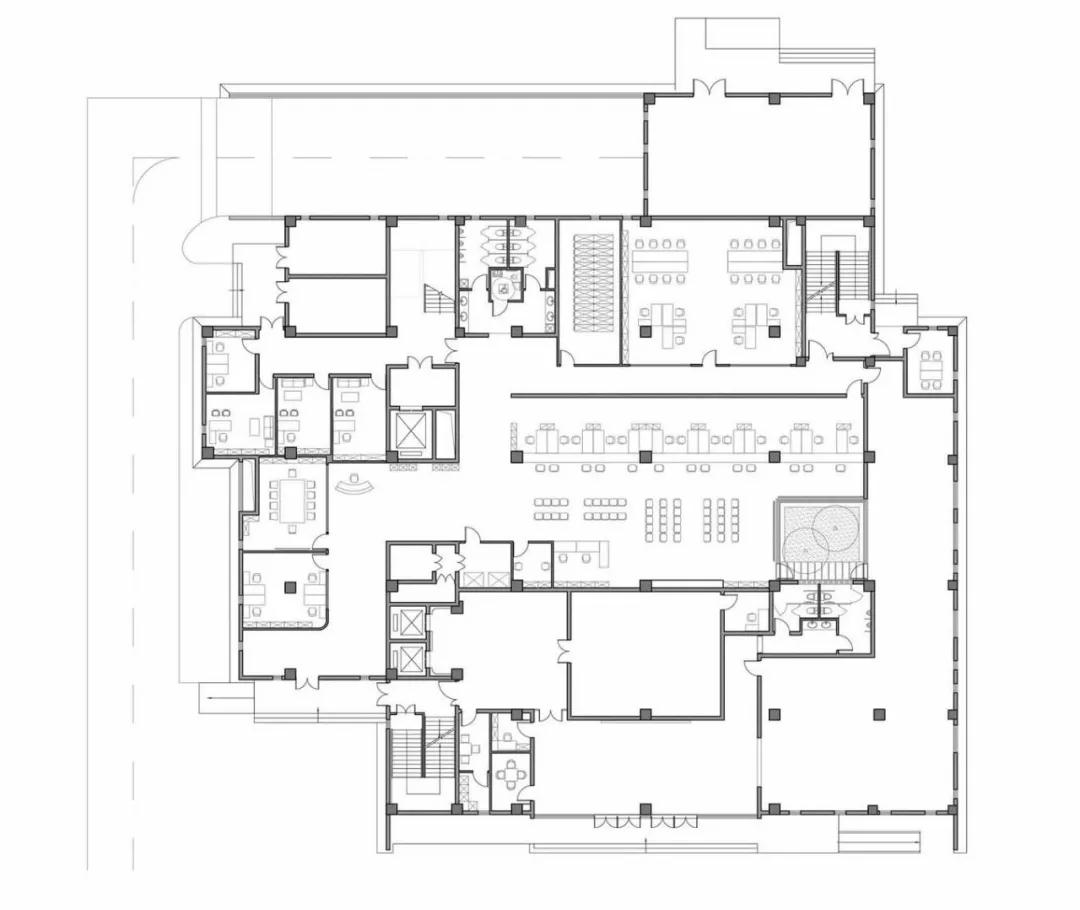

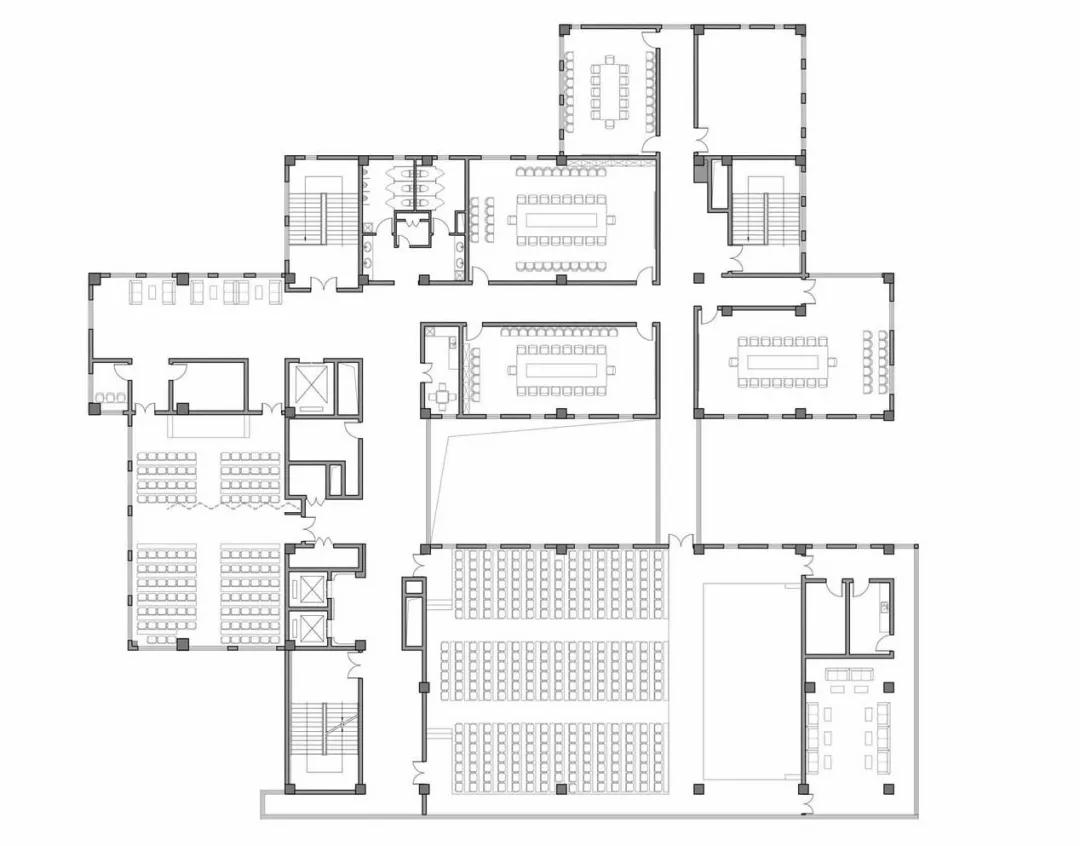

一层平面图
018

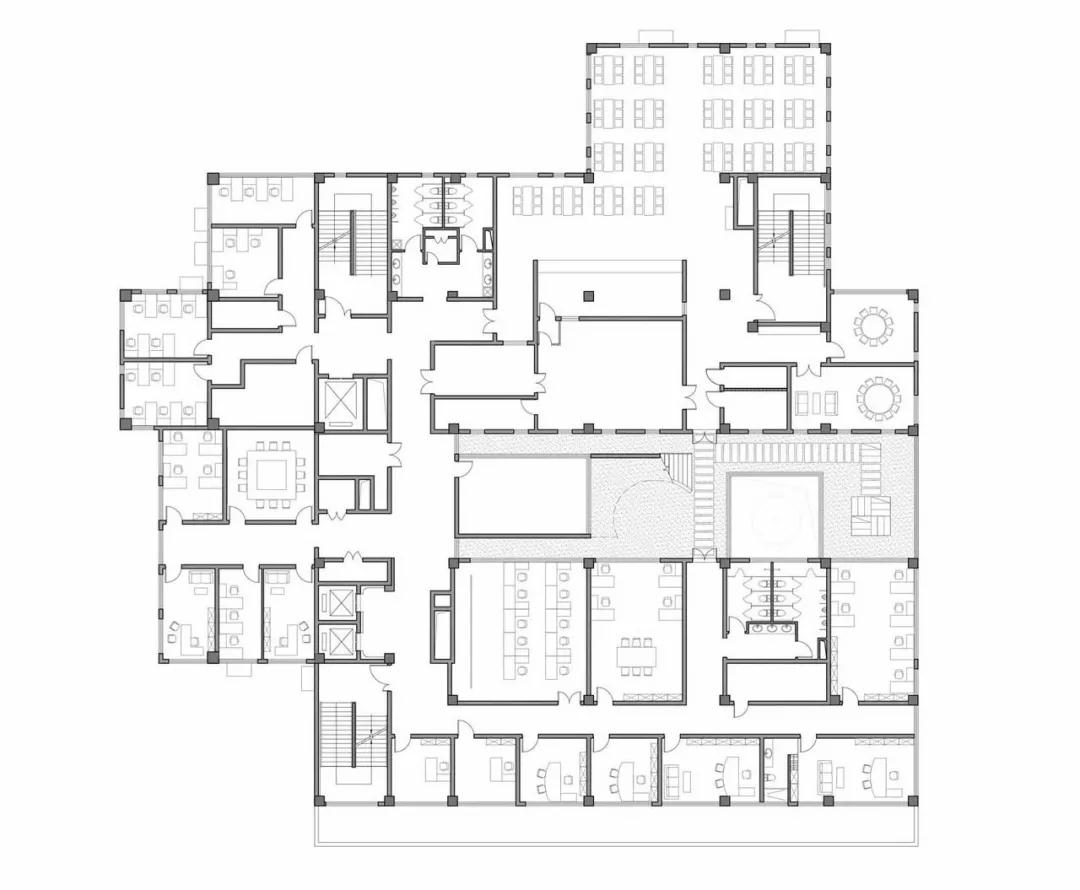

二层平面图
019

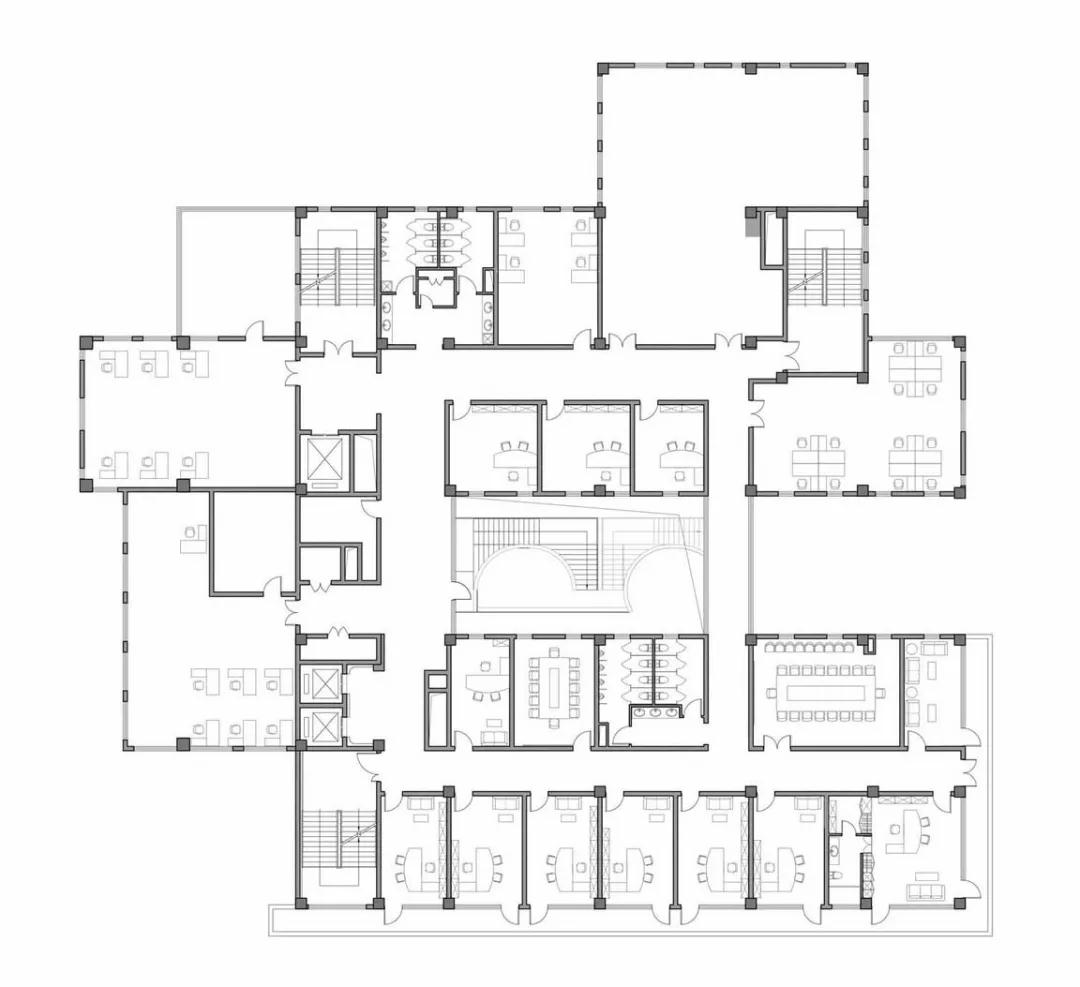

三层平面图
020

四层平面图
021


五层平面图

022

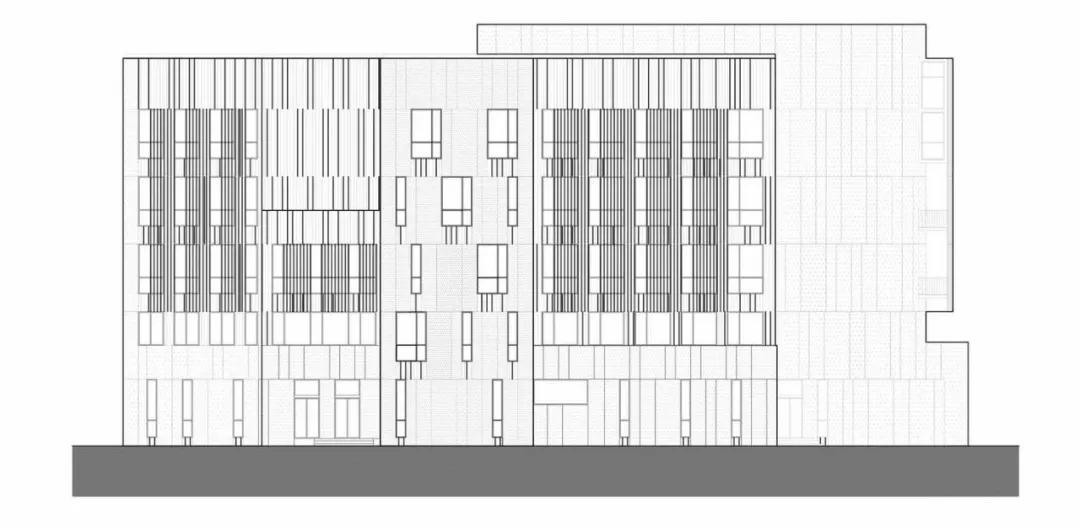

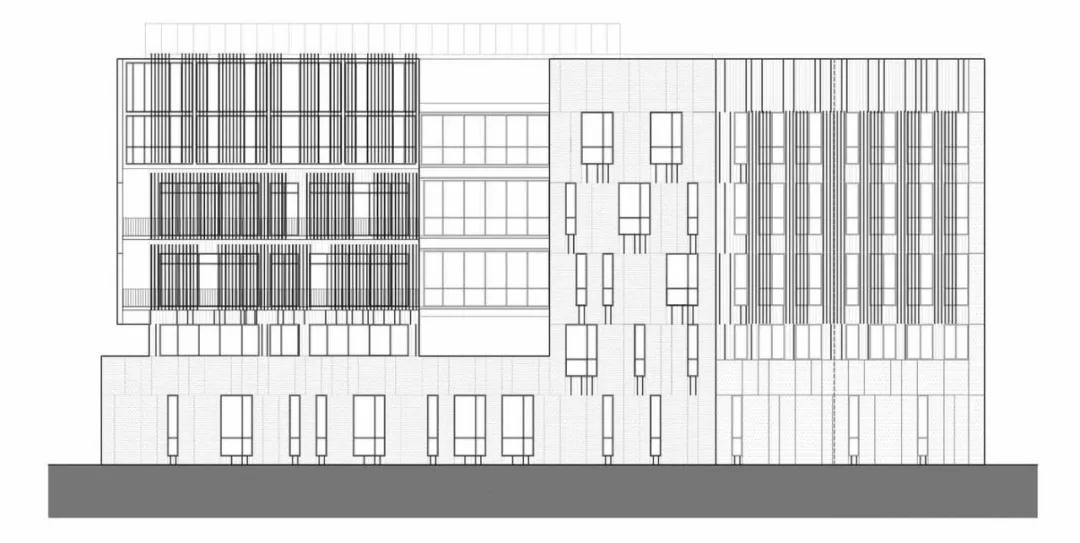

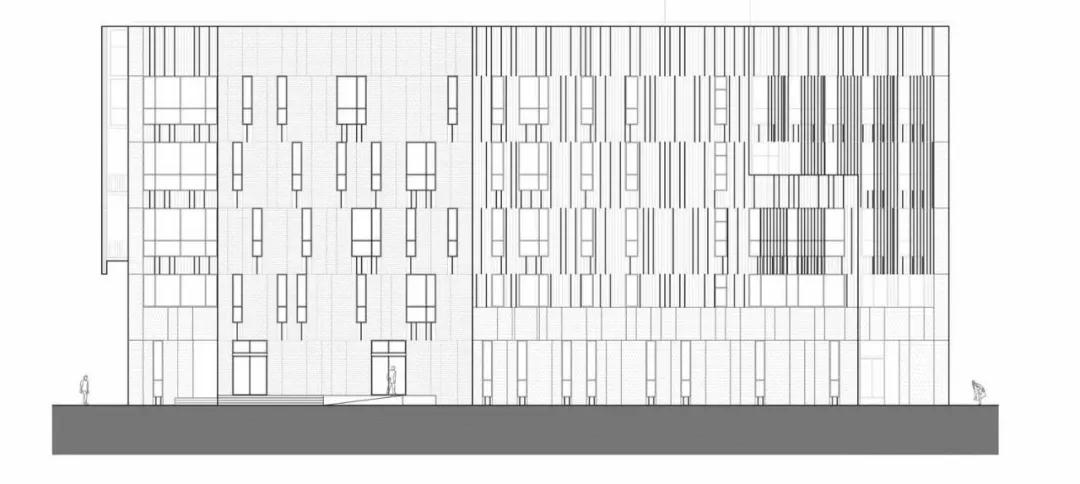

东立面

023


西立面

024

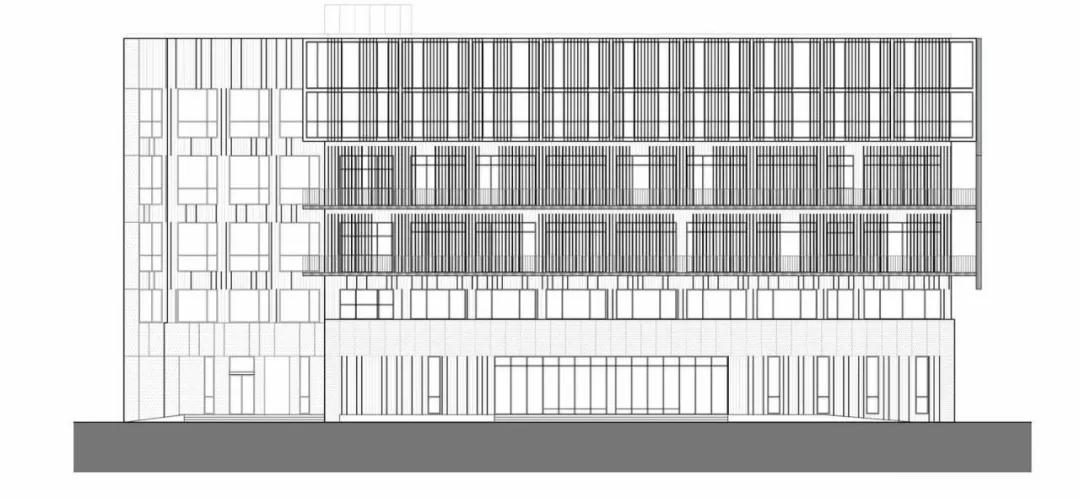

南立面

025


北立面

026

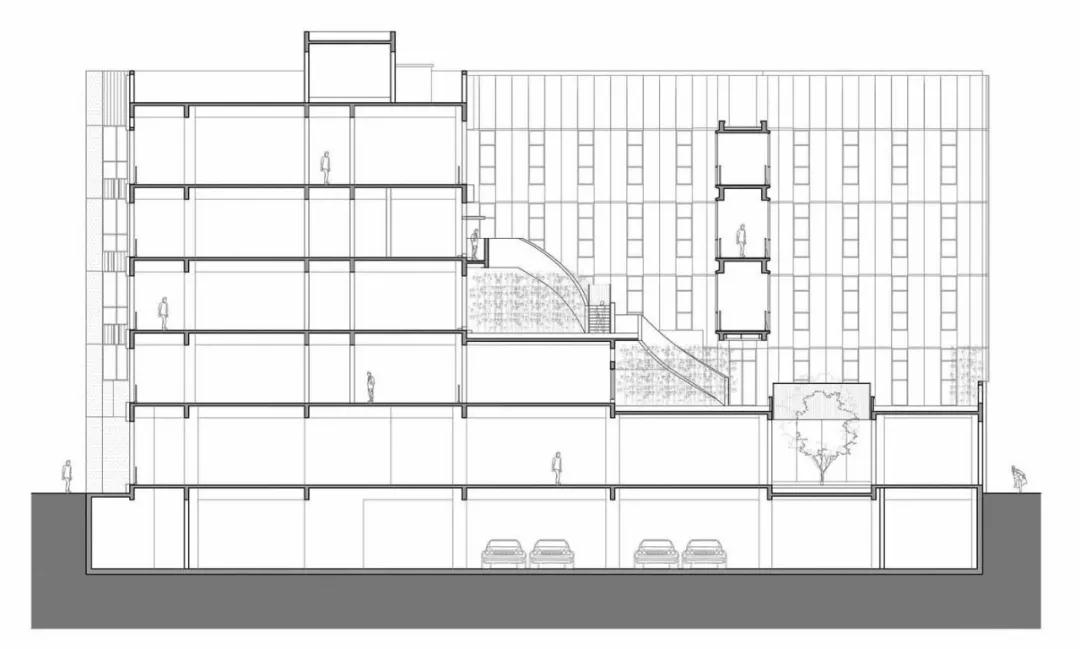

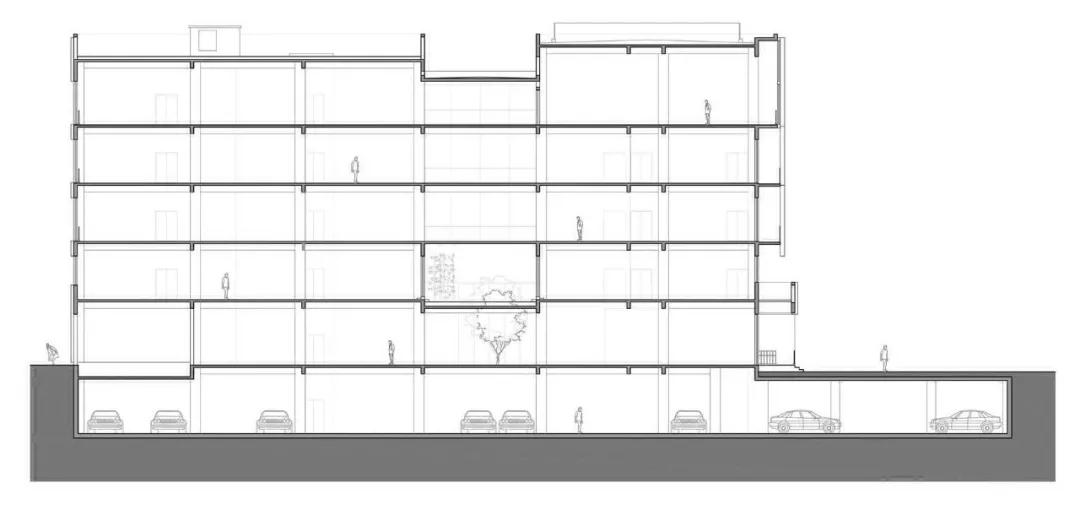

剖面图
027


028

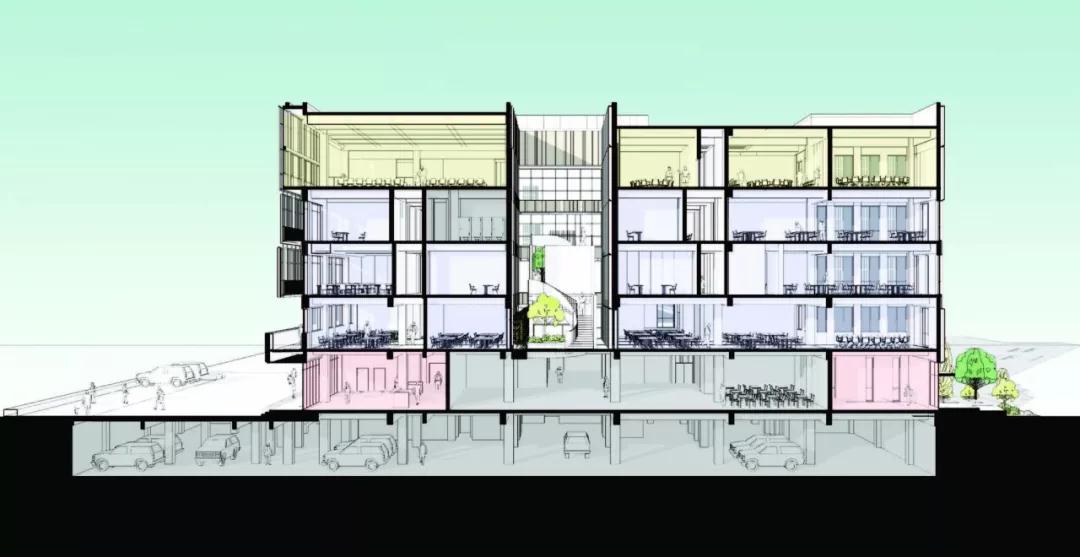

透视图

029


轴测图

030
建筑师:One Design  集合设计
地点:上海 奉贤区柘林镇
主建筑师:卜冰
设计团队:卜冰、陈烨、钱彤申
面积:11725.1平方米
年份:2018
摄影:Schran Images
